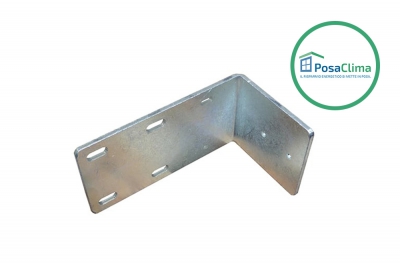

Stahlscharnierhalterung zur Befestigung der Fensterläden
Ideale Halterung zur Befestigung von Fensterläden an der Wand mit 10 cm Decklack
Spezielle Scharnierhalterung aus 5 mm dickem Stahl mit einer Kapazität von bis zu 100 kg pro Punkt, speziell für die
Befestigung der Scharniere der Fensterläden an der Wand für den Fall, dass die Außenbeschichtung eine
Dicke von mehr als 10 cm aufweist .

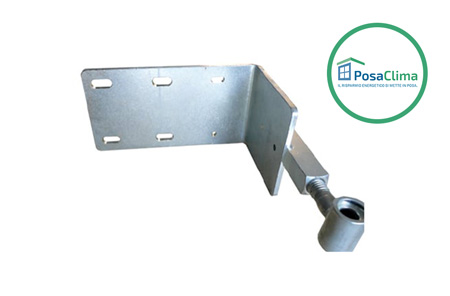

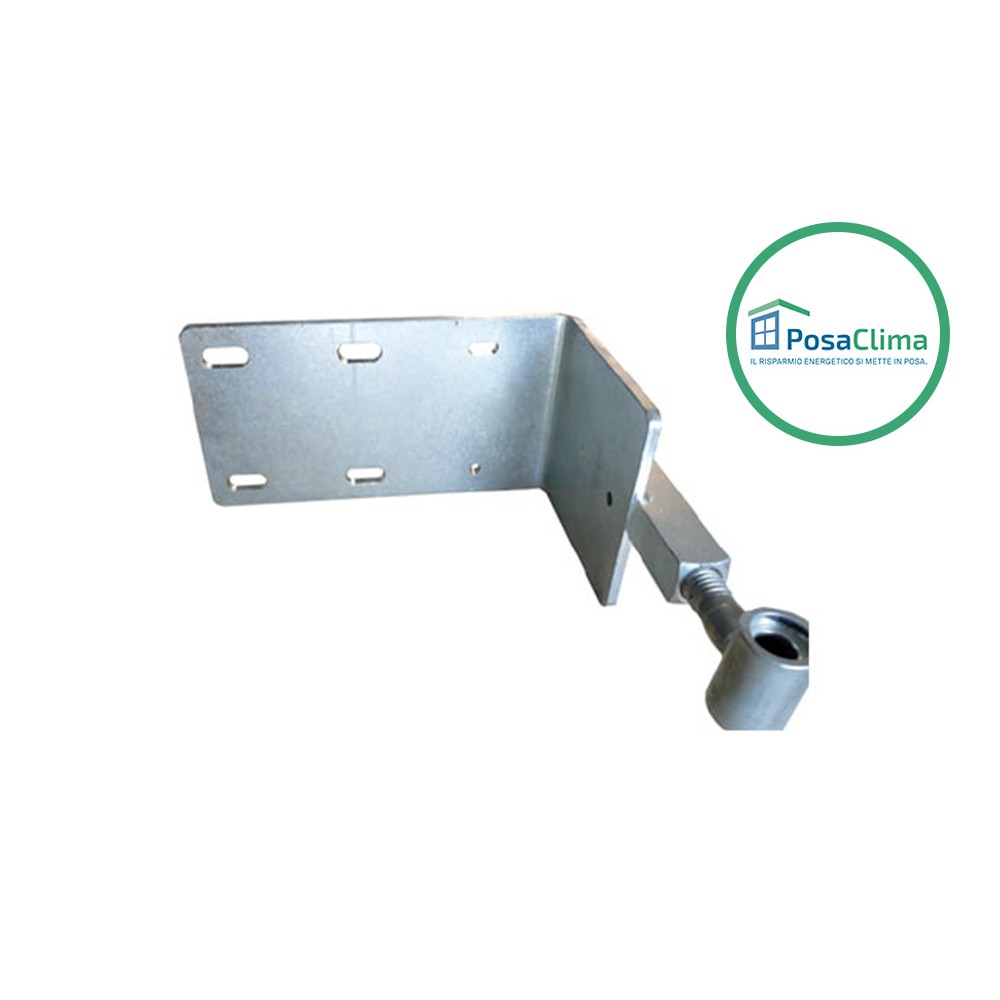

Es muss mit 4 Schrauben und dem Chemikalienstopfen gemäß den folgenden Anweisungen an der Wand befestigt werden. Das Scharnier, das in die an der Halterung angeschweißte Buchse eingeschraubt wird, kann bis zu 5 cm vom Ende entfernt herauskommen. Auf diese Weise wird mit einer einzigen Halterung das Problem einer Isolierung mit einer Mindestdicke von 115 mm bis maximal 165 mm gelöst. Das Loch für das Scharnier hat einen Durchmesser von 10 mm - das Gewinde ist vom Typ MA.
Abmessungen: 150 mm x 115 mm
Anleitung zur Montage der Fensterläden am Außenmantel

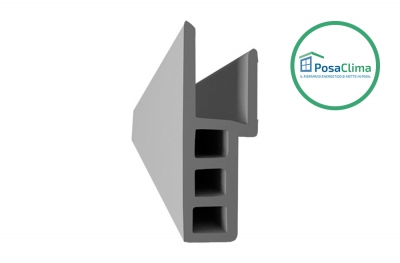

- Für die korrekte Installation der Posaclima-Kartenhalterhalterungen konstruieren wir zunächst einen speziellen 4-seitigen Verschlusszählerrahmen, indem wir beispielsweise das Termoframe Comfort-Profil verwenden.
- Dann werden die Blindhalterungen an diesem Gegenrahmen angebracht: Dank des Ausrichtungszahns an den Halterungen ist es sehr einfach, sie entlang der Kante auszurichten.
- Dieser Verschlusszählerrahmen wird dann direkt an der Wand befestigt, so dass die Halterung gegenüber dem fertigen Bündeldraht um ca. 1,5 cm zurückfällt.
- Dieser Raum wird vom Manteltreiber genutzt, um den Steigbügel in den Mantel einzuführen. (Abb.1) und nach dem Füllen mit Schaum (Abb.2) wird die Schulter wieder aufgebaut (Abb.3);
- Der hölzerne Gegenrahmen, den wir für die Positionierung der Blindhalterungen erstellt und an der Wand befestigt haben, dient auch als Isolierung und beseitigt die Wärmebrücke zwischen der Halterung und der Wand.

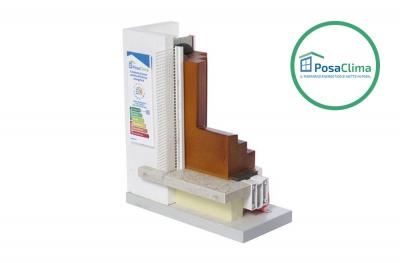

PosaClima: Zubehör für den Außenmantel des Hauses
PosaClima ist das Made in Italy-System zur Installation von Fenstern mit hoher Energieeffizienz . Die Vorteile dieses Systems reichen von einem hohen thermischen und akustischen Wirkungsgrad bis hin zu Flexibilität in der Bauphase. Entdecken Sie alle PosaClima-Accessoires im Windowo Online-Shop.
