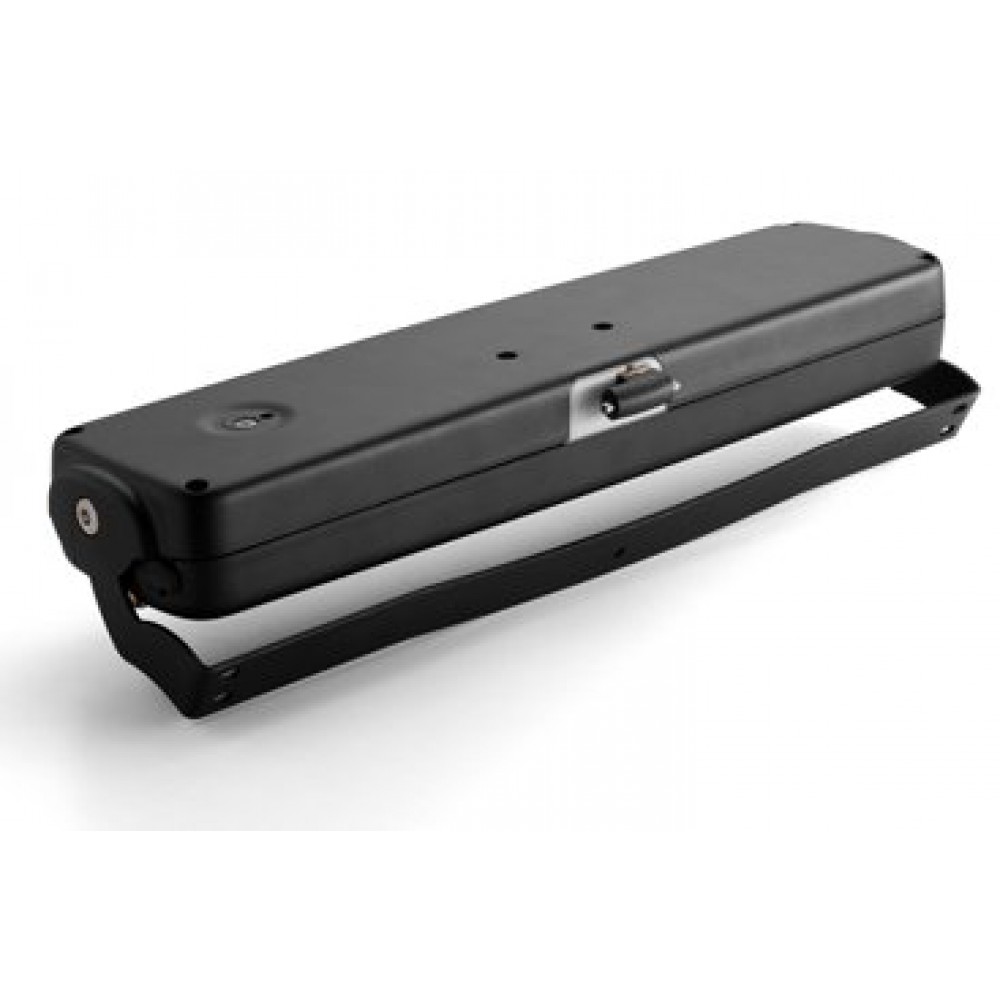

C40 24 V Topp-Kettenbetätiger – 1 Druckpunkt – Schwarz, Grau oder Weiß
C40 Topp-Motor zum Öffnen von Kippfenstern und Ausstellfenstern mit einer maximalen Belastung von 400 N
Elektroantrieb Topp Modell C40 24V mit zweigliedriger Gelenkkette, enthalten in einem Spezialgehäuse, komplett mit Halterung und Zubehör für Klapp- oder Kippöffnung.
- 24-V-Gleichstrombetrieb
- Maximal anwendbare Belastung 400 N.
- Schnellkupplungsbefestigung am Rahmen.
- Maximaler Hub von 500 mm mit Hubeinstellung in 7 Positionen (100, 150, 200, 250, 300, 400, 500 mm) durch einen speziellen Einstellknopf.
- Elektronischer Endschalter beim Schließen mit Stromaufnahme.
- Sicherheitsvorrichtung zur Verringerung der Zugkraft auf den letzten 10 cm des Hubs.
- Schutzart für elektrische Geräte IP55.
- CE-gekennzeichnetes Gerät.
Technische Daten C40 24V Topp
- Versorgungsspannung: 24 V DC;
- Maximal anwendbare Schublast: 400 N;
- Maximal anwendbare Zuglast: 400 N;
- Hübe: 100, 150, 200, 250, 300, 400, 500 mm;
- Stromaufnahme: 1,1 A;
- Übersetzungsgeschwindigkeit ohne Last: 10,5 mm/s;
- Dauer Leerlauf: 48s;
- Art des Dienstes: S2 von 8 Minuten;
- Betriebstemperatur: - 5 / + 50 °C;
- Schutzart für elektrische Geräte: IP55;
- Anpassung der Befestigung am Rahmen: nicht erforderlich;
- Kettenlagekontrolle: ja;
- Endschalter: elektronisch beim Öffnen, Dämpfung beim Schließen;
- Elektronik mit Summer für Benutzersignal Fehlmontage: ja;
- Abmessungen: 387,6 x 95 x 50 mm;
- Gewicht: 1,9 kg.
Anwendungen: Kippfenster, Klappfenster, Kuppeln, Dachgauben, Dachfenster.

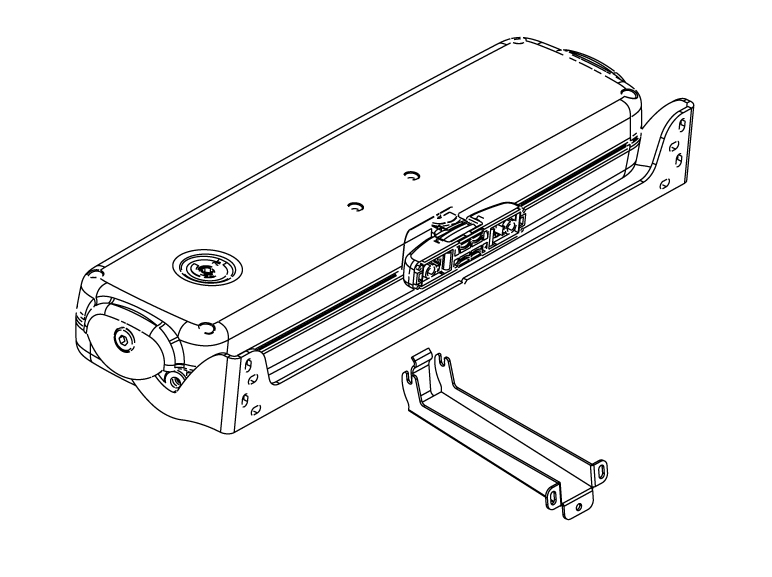

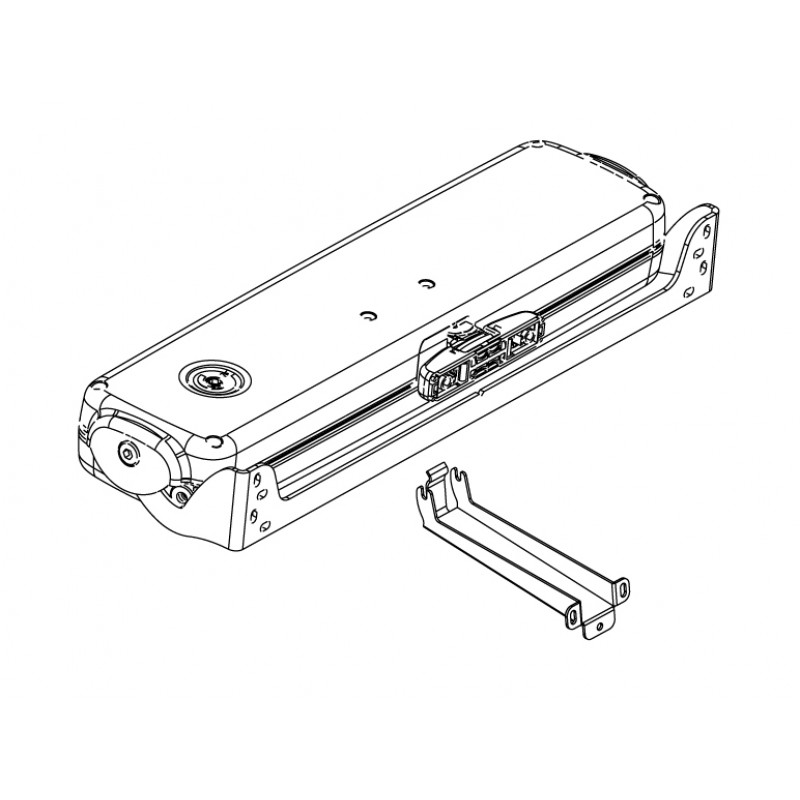

Im Lieferumfang enthalten: Kettenantrieb (inkl. Kleinteile), neigbarer Frontbefestigungsbügel, Kippbügel, ARS-Schnellverbindung zum Fenster.
Betätiger und Halterungen sind schwarz, grau oder weiß (je nach gewählter Farbe).
Warum den Fenstermotor C40 Topp wählen?
- Zweigliedrige Kette mit sehr hoher Spitzenlastfestigkeit;
- Möglichkeit, den Hub in 7 Positionen von 100 oder 500 mm einzustellen;
- Schnelles Ein- und Aushängesystem der Kette am Fenster (internationales Patent);
- Endschalter beim Schließen mit Stromaufnahme, um Anpassungen beim Schließen zu vermeiden und eventuelle Positionierungsfehler des Stellantriebs zu beheben;
- Hohe Schutzart IP55.
C40 24 V Standard 1 Druckpunkt
| Code |
Beschreibung |
| 3A2#000000176 |
C40 24 V Kettenantrieb – Schwarz |
| 3A2#000000173 |
C40 24 V Kettenantrieb – Grau |
| 3A2#000000172 |
Kettenbetätiger C40 24V - Weiß |
Seit mehr als 20 Jahren Topp Bewegungstechnologien
Topp bietet eine breite Palette einfacher und funktionaler Systeme für die Automatisierung von Türen und Fenstern. Die unzähligen internationalen Patente, unverzichtbare Werkzeuge zum Schutz der Topp-Lösungen, beleben das Produkt, das auf der ganzen Welt als „
Made in Italy “ bekannt ist.
Für Topp hat Innovation Tradition. Das dreidimensionale Design und die Hilfe von Lasersintersystemen für das Prototyping ermöglichen eine Beschleunigung des Studien- und Industrialisierungsprozesses der Produkte und haben zur Anmeldung von über 50 internationalen Patenten geführt.
