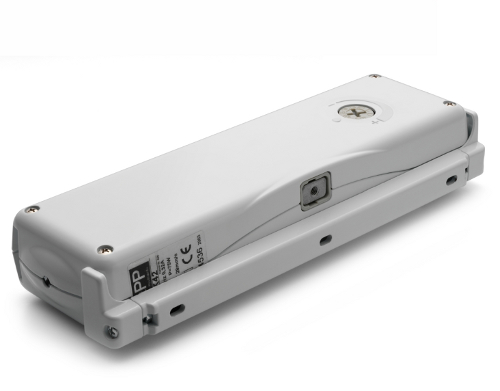

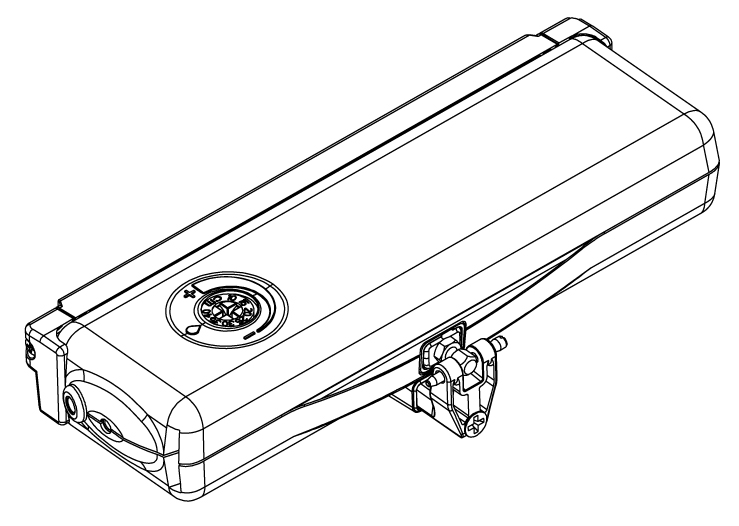

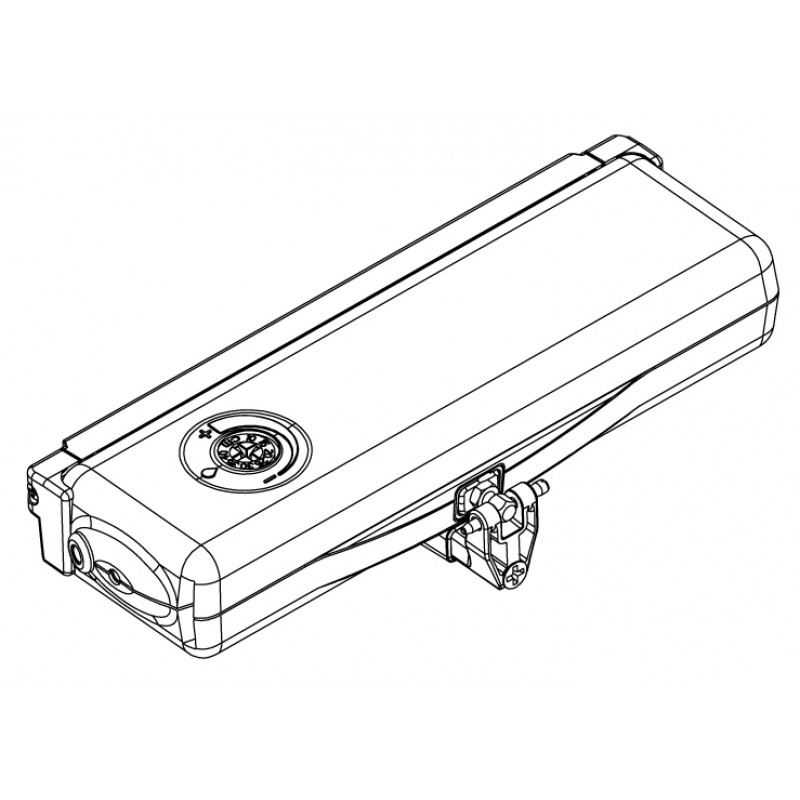

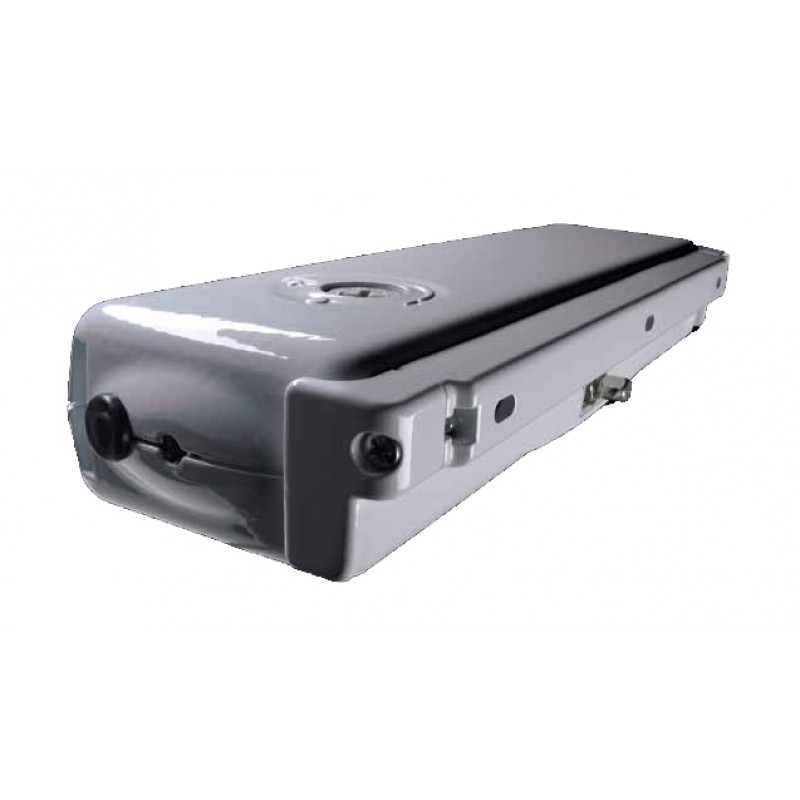

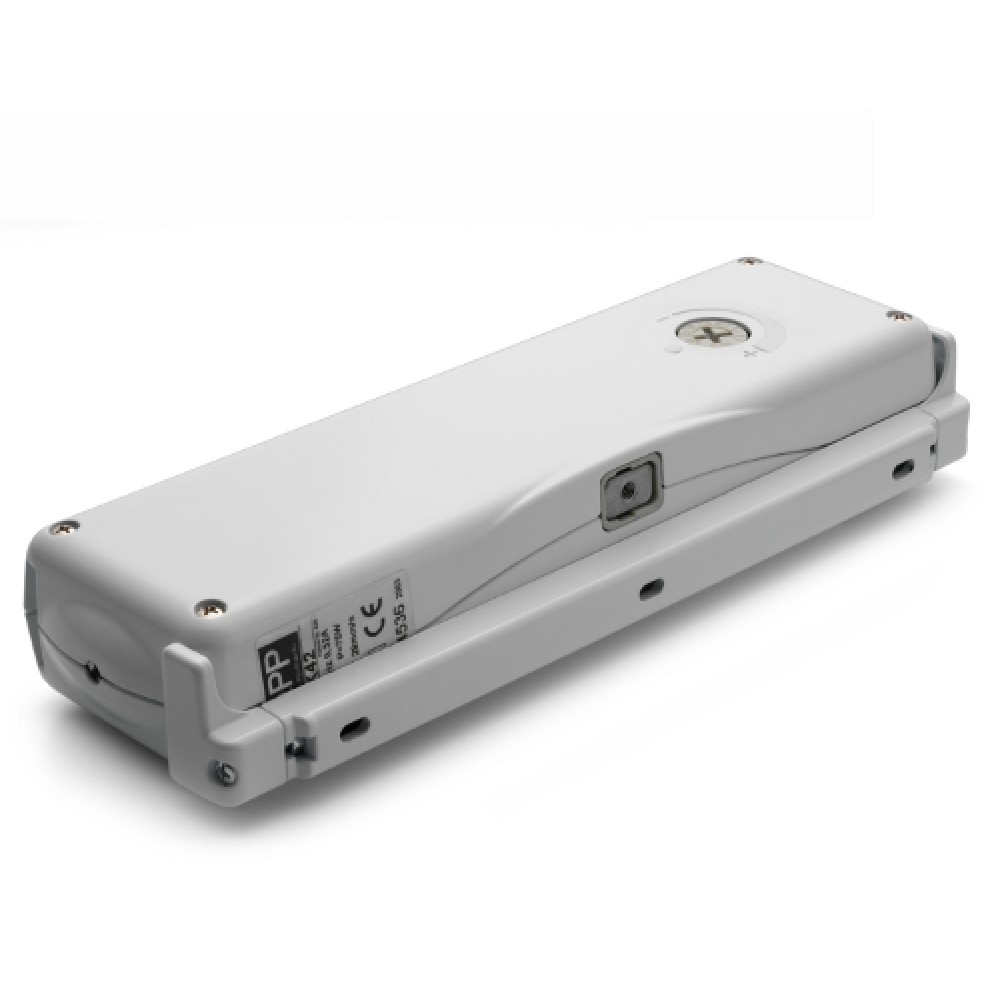

Kettenmotor ACK4 24V Topp 1 Druckpunkt Schwarz Grau oder Weiß
ACK4 Topp mit Doppelgliederkette aus Edelstahl
Elektrischer Topp-Stellantrieb Modell ACK4 24V mit zweigliedriger Gelenkkette aus Edelstahl, in einem speziellen Gehäuse aus druckgegossenem Aluminium, das mit Epoxidpulver lackiert ist, komplett mit Halterung und Zubehör für Klapp- oder Klappöffnung.
- 24-V-Gleichstrombetrieb
- Maximal anwendbare Belastung 300 N.
- Maximaler Hub von 400 mm mit Hubeinstellung in 7 Positionen (100, 150, 200, 250, 300, 350, 400 mm) durch einen speziellen Einstellknopf.
- Elektronik mit Summer zur Signalisierung einer fehlerhaften Montage durch den Benutzer.
- Schutzart für elektrische Geräte IP55.
- CE-gekennzeichnetes Gerät.
Technische Merkmale ACK4 Topp 24V-Version:
- Versorgungsspannung: 24 V DC;
- Maximal anwendbare Schublast: 300 N;
- Maximal anwendbare Zuglast: 300 N;
- Hübe: 100, 150, 200, 250, 300, 350, 400 mm;
- Stromaufnahme: 1,35 A;
- Fahrgeschwindigkeit ohne Last: 17 mm/s;
- Dauer des Leerhubs: 23s;
- Art des Dienstes: S2 von 3min;
- Betriebstemperatur: - 5 / + 50 °C;
- Schutzart für elektrische Geräte: IP55;
- Anpassung der Befestigungsbefestigung: 10 mm;
- Parallelschaltung von 2 oder mehr Aktoren: ja;
- Kettenlagekontrolle: ja;
- Endanschlag: Encoder;
- Elektronik mit Summer für Benutzersignal Fehlmontage: ja;
- Abmessungen: 288,5 x 83 x 47,8 mm;
- Gewicht: 1,9 kg.
Anwendungen: Kippfenster, Klappfenster, Kuppeln, Dachgauben, Dachfenster.
Im Lieferumfang enthalten: Kettenantrieb, fester Fronthaltewinkel, Kipplager, Verbindung zum Fensterrahmen mit Stift und Kleinteilepaket.
Betätiger und Halterungen sind schwarz, grau oder weiß (je nach gewählter Farbe).
Warum ACK4 Topp wählen?
- Möglichkeit, den Hub in 7 Positionen von 100 bis 400 mm einzustellen (internationales Patent).
- Doppelgliederkette aus Edelstahl.
- Akustisches Gerät zur Signalisierung einer fehlerhaften Montage (Summer).
- Hohe Schutzart IP55.
ACK4 24 V Standard 1 Druckpunkt
| Code |
Beschreibung |
| 3A1#000000008 |
Kettenbetätiger ACK4 24V - Schwarz RAL 9005 |
| 3A1#000000010 |
Kettenantrieb ACK4 24V - Grau RAL 9006 |
| 3A1#000000009 |
Kettenantrieb ACK4 24V - Weiß RAL 9010 |
