Elektrischer Kettenmotor – Topp C20 24 V – 1 Druckpunkt – Farbe Schwarz, Grau oder Weiß
Antrieb mit Doppelgelenkkette und Zubehör für Klapp- oder Kippfenster
Elektrischer Stellantrieb Topp Modell C20 24V mit zweigliedriger Gelenkkette, enthalten in einem Spezialgehäuse, komplett mit Halterung und Zubehör für Klapp- oder Kippöffnung.
- 24V 50Hz Betrieb.
- Maximal anwendbare Belastung 300 N.
- Schnellkupplungsbefestigung am Rahmen.
- Hub von außen durch Wahlschalter einstellbar mit Anschlägen bei 240 mm und 360 mm.
- CE-gekennzeichnetes Gerät.
Technische Eigenschaften des Motors für Fenster C20 24V Topp
- Versorgungsspannung: min. 21 V - max. 28 V DC;
- Maximal anwendbare Schublast: 300 N;
- Maximal anwendbare Zuglast: 200 N;
- Hübe (jederzeit wählbar): 240 und 360mm;
- Stromaufnahme: 0,43 A;
- Übersetzungsgeschwindigkeit ohne Last: 7,5 mm/s;
- Dauer Leerlauf: 48s;
- Art des Dienstes: S2 von 4 Minuten;
- Betriebstemperatur: - 5 / + 50 °C;
- Schutzart für elektrische Geräte: IP30;
- Anpassung der Befestigung am Rahmen: nicht erforderlich;
- Parallelschaltung von 2 oder mehr Aktoren: ja;
- Endschalter: elektronisch beim Öffnen, Stromaufnahme beim Schließen;
- Abmessungen: 362 x 48 x 34 mm;
- Gewicht: 0,940 kg.
Anwendungen: Kippfenster, Klappfenster, Kuppeln, Dachgauben, Dachfenster.

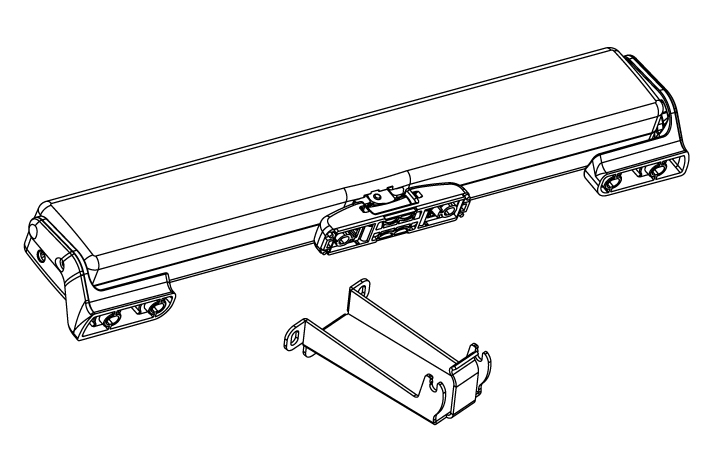

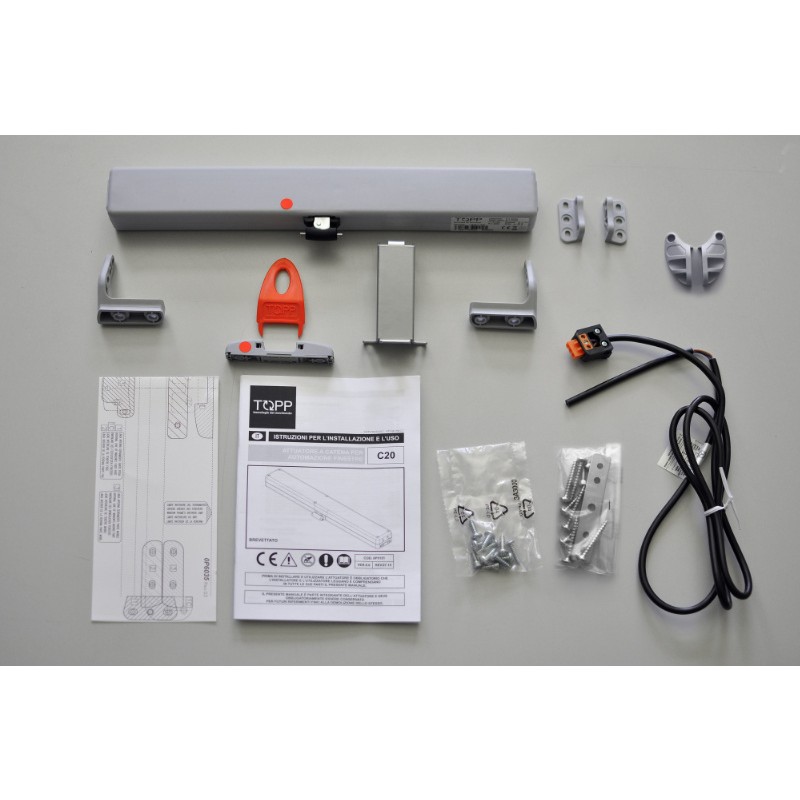

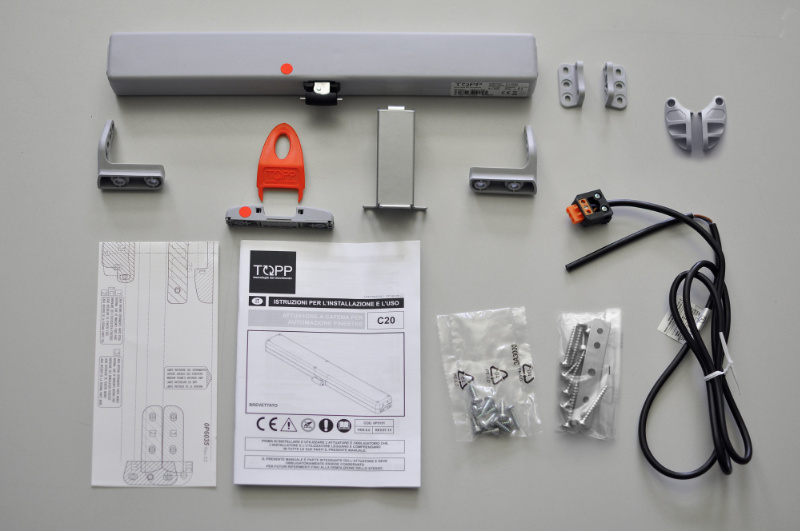

Im Lieferumfang enthalten: Kettenantrieb, Paar neigbare Frontbefestigung, Kipplager, ARS-Schnellverbindung zum Fenster, Kleinteilepaket. Betätiger und Halterungen sind schwarz, grau oder weiß (je nach gewählter Farbe).
Warum den Topp C20 Kettenantrieb wählen:
- Zweigliedrige Kette mit sehr hoher Spitzenlastfestigkeit;
- Großer Hub kombiniert mit reduzierten Abmessungen des Antriebs, um Anwendungen zu ermöglichen, die minimale Abmessungen erfordern (internationales Patent auf den Kettenweg);
- Stromaufnahme-Endschalter beim Schließen, um Anpassungen beim Schließen zu vermeiden und eventuelle Positionierungsfehler des Stellantriebs zu beheben;
- Schnelles Ein- und Aushängesystem der Kette am Fenster (internationales Patent).
C20 24V Standard 1 Druckpunkt
| Code |
Beschreibung |
| 3A3#000000282 |
C20 24 V Kettenantrieb – Schwarz |
| 3A3#000000283 |
C20 24V Kettenantrieb – Grau |
| 3A3#000000253 |
Kettenbetätiger C20 24V - Weiß |
Topp Motors - In Italien hergestellte Bewegungstechnologien
Seit mehr als 20 Jahren bietet Topp eine breite Palette an einfachen und funktionalen Systemen für die Automatisierung von Türen und Fenstern. Die unzähligen internationalen Patente, unverzichtbare Werkzeuge zum Schutz der Topp-Lösungen, geben dem Produkt Leben, das auf der ganzen Welt als "Made in Italy" bekannt ist.
Für Topp hat Innovation Tradition. Das dreidimensionale Design und die Hilfe von Lasersintersystemen für das Prototyping ermöglichen eine Beschleunigung des Studien- und Industrialisierungsprozesses der Produkte und haben zur Anmeldung von über 50 internationalen Patenten geführt.
