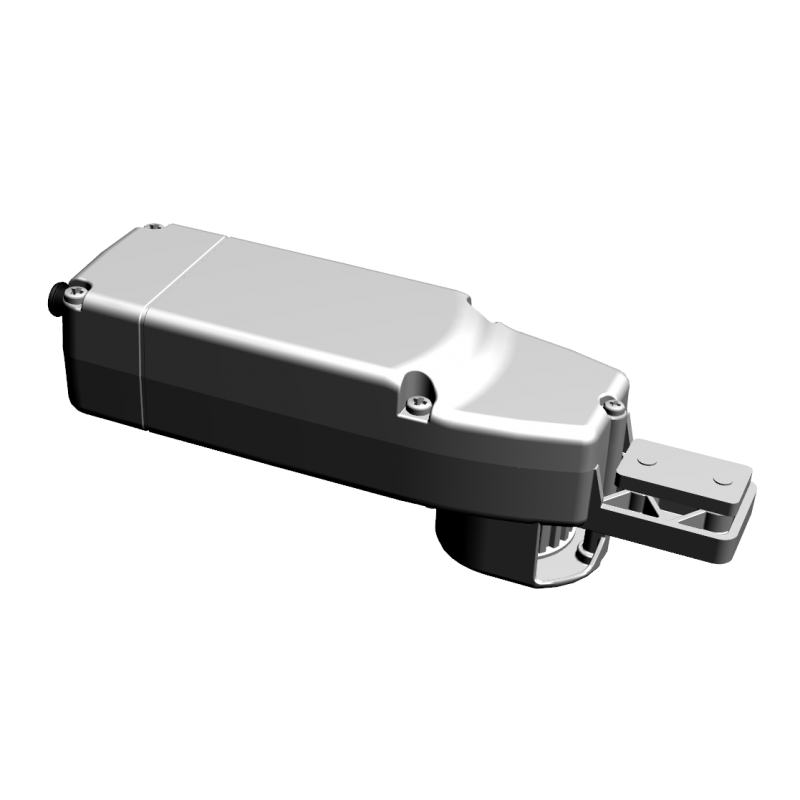

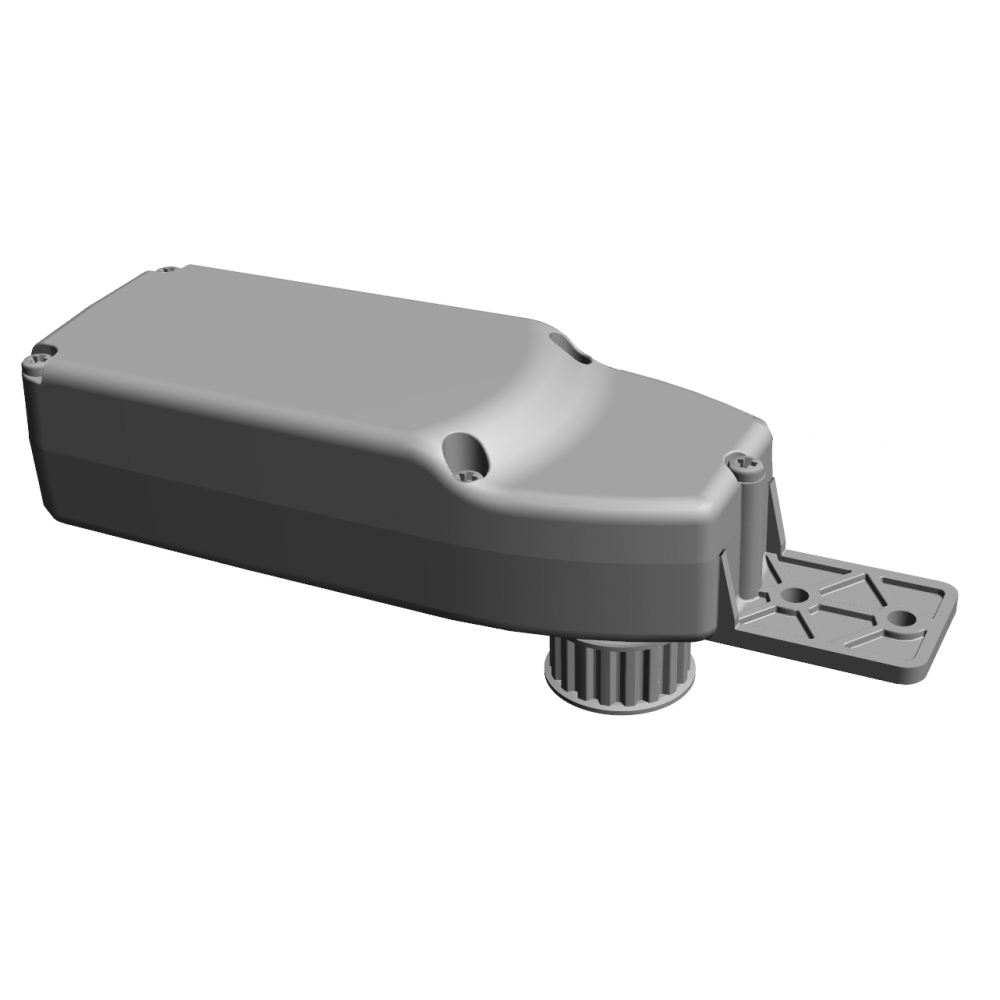

Slide 80 24Vdc Chiaroscuro - Automatisierungskit für Schiebeläden - Max 160Kg
Slide 80 24 Vdc Chiaroscuro mit 24 Vdc Stromversorgung - Max. Gesamtgewicht 160 kg - Kraft 80 N.
Die
Automation SL80 24V Chiaroscuro ist für den Betrieb von Schiebeläden bestimmt, die an der Außenseite der Wand installiert sind. Dank der geringen Bauhöhe von 38 mm lässt es sich auch in bestehende Fenster integrieren.
Was beinhaltet das Slide 80 24Vdc Chiaroscuro Shutter Automation Kit?
- Motor mit Schienenplatte mit Innennut max 15mm - Stück: 1;
- Gürtel T5H10 - Meter: 10;
- Gerader Schleppbügel - Stück: 2;
- Spanner mit Leerlaufübertragungsritzel - Stück: 1;
- Gebrauchs- und Wartungsanleitung.
Kompakte und vielseitige Automation für Rollläden
Die ideale Lösung für Komfort und Zweckmäßigkeit des Lebens zu Hause.
Praktisch: keine Kälte, Regen und Wind im Winter oder Hitze und Mücken im Sommer, die Türen schließen per Knopfdruck im Inneren des Hauses, ohne die Fenster zu öffnen.
Ultrakompakt: Empfohlen für Installationen mit begrenztem Platz.
Sicher: dank irreversiblem 24-V-Motor.
Praktisch: Passt perfekt in Systeme mit Aluminiumabdeckung und -schiene.
Integrierte Steuereinheit: selbstlernendes System. Automatische Bewegungssteuerungseinheit, die vollständig in alle Hausautomationssysteme integriert werden kann; Es erfüllt die Sicherheitsanforderungen im Falle eines Aufpralls und ermöglicht die Bewegung mit teilweise geschlossenen Szenarien oder Zwischenstopps mit einem einfachen Klick.
Es ist möglich, den
Chiaroscuro SL 80 230-V-Motor separat bei Windowo zu kaufen, und Sie können auch das nützliche
230-V-AC-Eingangsnetzteil mit 24-V-DC-Ausgang finden.
| Schablone |
Folien 80 |
| Motorstromversorgung |
24 VDC |
| Maximales Gesamtgewicht |
160 kg |
| Licht max |
300 cm |
| Geschwindigkeit |
10cm/s |
| Motorleistung |
40W |
| Durchschnittliche Absorption |
0,8A |
| Gewalt |
80 Nr |
| Arbeitszyklus |
10 Zyklen/Stunde |
| Lärm |
50dB |
| Stärke des Schutzes |
IP56 |
| Irreversibel |
Jep |
| Elektrisches Schloss |
Jep |
| Maße |
150 x 50 x 38 mm |
| Länge des Netzkabels |
1,5 m |
| Maximaler Hub |
7,5 m |
| Maximale Druck- und Zugkraft |
145 Nr |

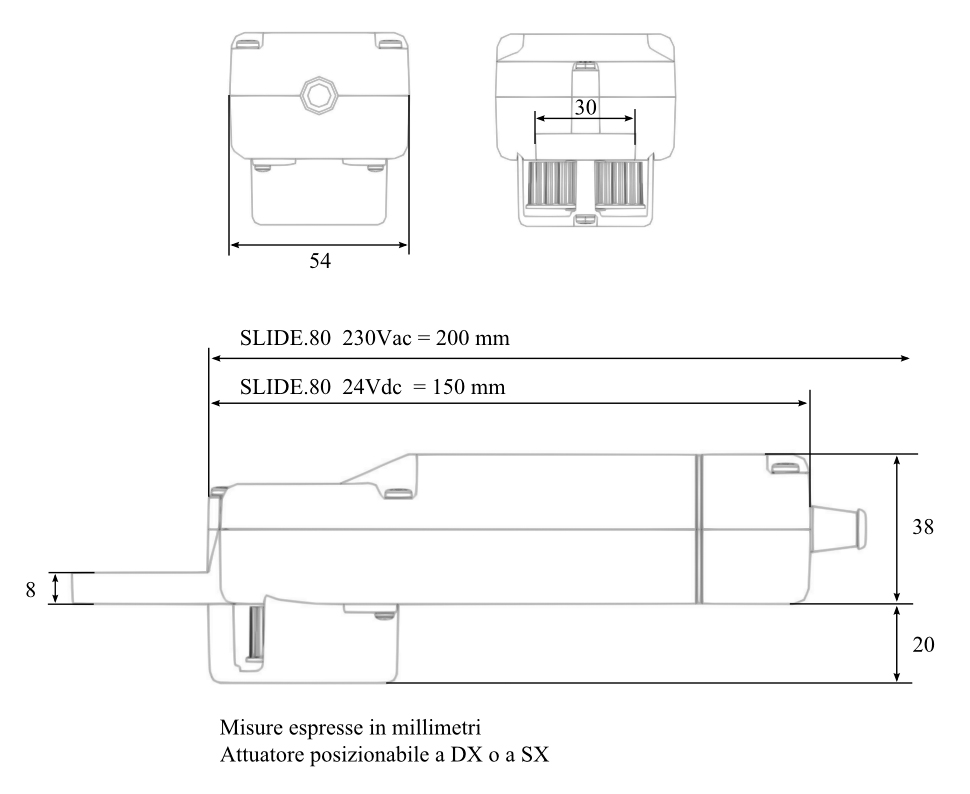

Überprüfung der Maße
Stellen Sie sicher, dass das Motorgehäusefach oder der Platz hinter der Schiene für die Installation des Produkts ausreicht, andernfalls wird durch die Installation des Artikels der Hub des Flügels verringert.
Anleitung zur Installation des Schiebeladen-Automatisierungskits
Wir empfehlen die Lektüre der „Bedienungsanleitung Slide 80“, die Sie im PDF-Format finden, indem Sie oben auf diesem Blatt auf „Dokumente“ klicken.
In diesem Handbuch finden Sie die
Anleitung zur Installation des Motors , die wiederum in die folgenden Phasen unterteilt ist:
- Befestigung des Motors auf der Schiene;
- Öffnen der Klemme und Einsetzen des Motors in die Schiene;
- Positionierung und Befestigung des Gürtels;
- Abschluss der mechanischen Installation des Schiebesystems;
- Befestigung des Zugbügels am Flügel.
