Scharnier für Aluminium – Giesse Flash – Dritte Tür – Europäische Kammer

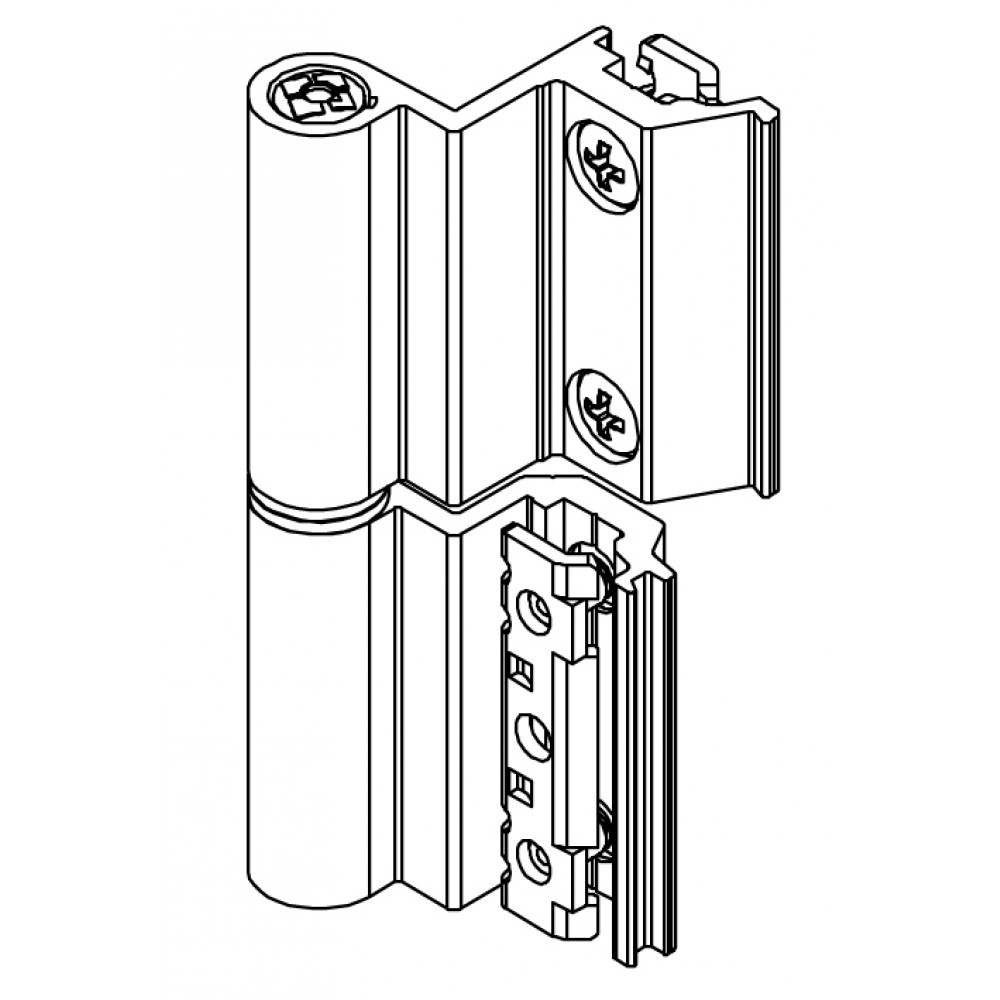

Scharnier für Aluminium – Modell Giesse Flash Base – dritter Flügel – geeignet für Profile vom Typ CE European Chamber.
Funktionen des Giesse Flash Base-Scharniers der dritten Tür:

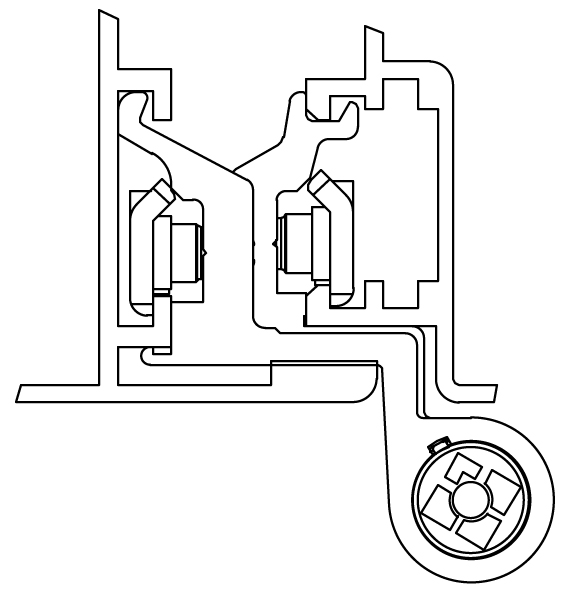

Beidhändiges Scharnier für Aluminiumfenster und -türen mit offener Verbindung, das am 3. Flügelknoten angebracht wird.
Dieses Scharnier für Aluminium stellt die gleichen Anforderungen an Zuverlässigkeit und Präzision wie herkömmliche Giesse-Scharniere und lässt sich äußerst schnell am Fenster anbringen, auch wenn dieses bereits montiert ist.
Ausführungen der Giesse Flash Base-Scharniere der dritten Tür:
Silber, Bronze, poliertes Messing, satiniertes verchromtes Messing, Weiß Ral 9010, Elfenbein Ral 1013, Schwarz Ral 9005.

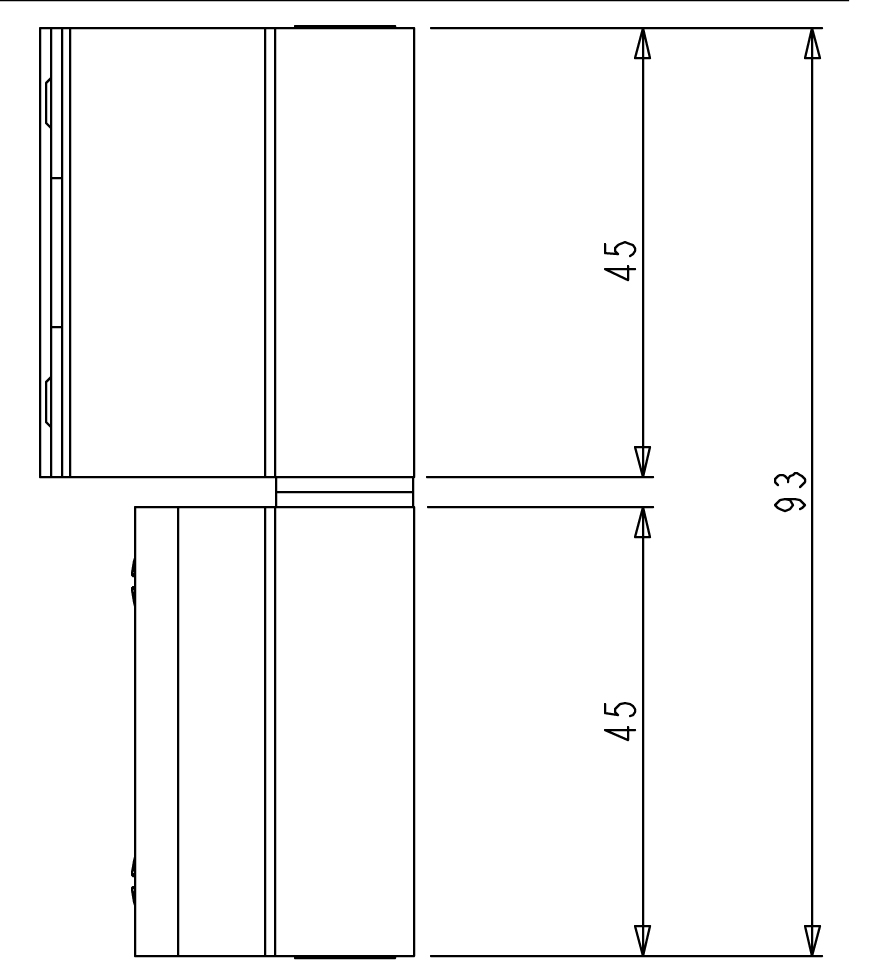

Giesse Flash Base-Scharnier – Technische Merkmale:
Das Flash-Base-Scharnier wird vormontiert geliefert und verfügt über das Giesse-Rapid-Befestigungssystem.
Die besondere Form des Scharniers und der vormontierten Platte ermöglicht eine praktische und schnelle Montage am bereits montierten Rahmen und eine perfekte Positionierung des Scharniers während der Schraubenbefestigungsphase.
Scharnierausrüstung für Aluminium:
- 2 Ankerplatten
- 4 Kreuzschlitzschrauben TGS M5x10
Scharniermaterialien für Aluminium:
- Scharnier aus extrudiertem Aluminium
- Stift, Schrauben und Platten aus Edelstahl
- Buchsen aus schwarzem Nylon
Tragfähigkeiten (berücksichtigt für Rahmen mit einer Höhe von 2000 mm und einer Breite von 1000 mm):
- mit 2 Flash Base-Scharnieren: kg 75
- mit 3 Flash Base-Scharnieren: kg 85
HINWEIS: Für eine vollständige Kenntnis der Eigenschaften des Flash Base Giesse-Scharniers empfehlen wir die Lektüre der PDFs, die in diesem Produktblatt unter der Überschrift „Dokumente“ heruntergeladen werden können.
Insbesondere
empfehlen wir die Lektüre des Dokuments „Nodes Type Swing C“, in dem die Knoten und Serien/Systeme beschrieben werden, an die dieser Artikel angepasst ist .
