Savio Juvarra Griff - für Paniktür - mit 3 Schließpunkten
Beidhändige vertikale
Panikstange mit
3 Verriegelungspunkten , Hebelversion, aus Zamak und verzinktem Stahl.
Komplett mit: Verriegelung aus vernickeltem Zamak, 3 Gegenplatten zur Befestigung aus verzinktem Stahl und 1 Gegenplatte zur Befestigung aus Nylon, Stange 1200 mm und 6 Schließbleche aus lackiertem Zamak, 1 obere und 1 untere Stange aus Aluminium, 1 Abdeckung mm 1340 und 1 Abdeckung mm 1037 aus lackiertem Aluminium , 2 verstellbare Buchsen aus schwarz verzinktem Zamak, 2 Senkkopfschrauben Ø 4,2x16, 14 Senkkopfschrauben Ø 4,2x13, 6 Zylinderschrauben Ø 4,2x13, 2 Zylinderschrauben 4,8x13, 6 Senkkopfschrauben M5x6 und 10 Senkkopfschrauben M4x5 Zoll verzinkter Stahl.
Griffoberfläche für Paniktür: Schwarz.
Für Türen mit einer nutzbaren Durchgangsbreite von 800 bis 1240 mm und einer maximalen Höhe von 2450 mm.
JUVARRA By Savio, DER INNOVATIVE PANIKRIEGEL:
- 1) Alle Stützen und Riegel sind auf Stahlgegenplatten (die auch geschweißt werden können) geschraubt, um eine einfache, solide und schnelle Befestigung zu ermöglichen;
- 2) Völlig beidhändiger Mechanismus;
- 3) Reduzierte Gesamtabmessungen (38,5 mm) zur Montage auch auf Standardprofilen;
- 4) Querstangen mit breitem Profil für bessere Manövrierfähigkeit;
- 6) Seitliche Riegel (oben, unten und mittig) flach und übersetzend;
- 7) Sekundärträger angeordnet zum Einsetzen der Feststellvorrichtung und auf dem Mikroschalter;
- 8) Bei großen Bearbeitungstoleranzen einzufügende horizontale Stange aus Stahl mit einem ovalen Querschnitt von 40 mm.
- 9) Vereinfachte Vorderschaftbefestigung.

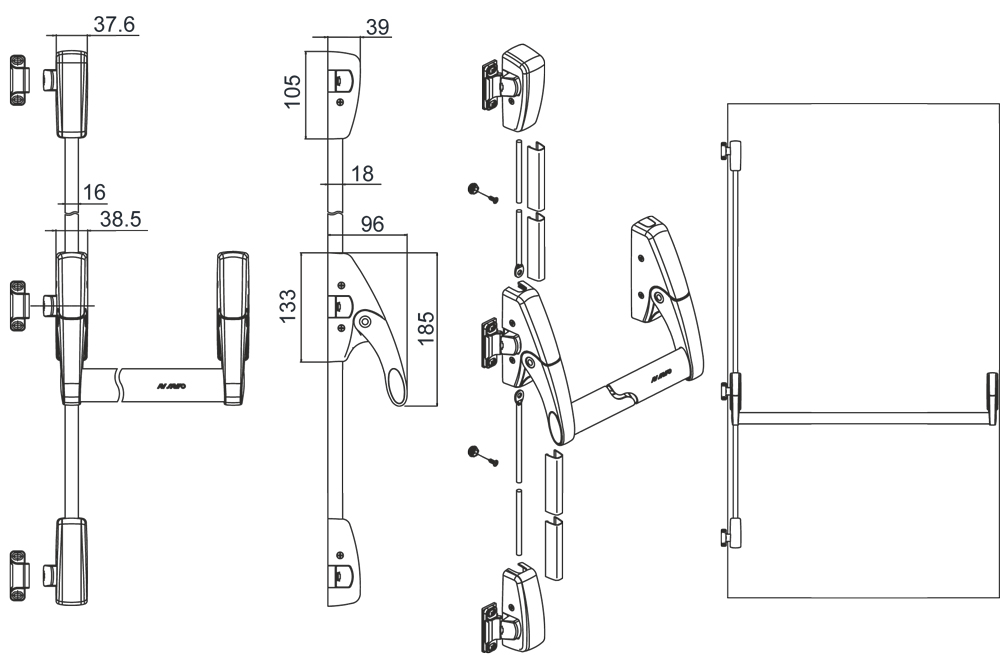

Durch Klicken auf "Dokumente" (oben) können Sie die Savio Juvarra Panikstangenbroschüre, die Anwendungszeichnung dieses Produkts, die Zertifizierungen und die entsprechenden Montageanleitungen herunterladen.
