Lädenstopper - Magic-Block Security60 Tecnometalsystem
Suchen Sie ein
innovatives Ladenschloss ? Hier ist die perfekte Lösung, um Außenjalousien zu stoppen.
Entdecken

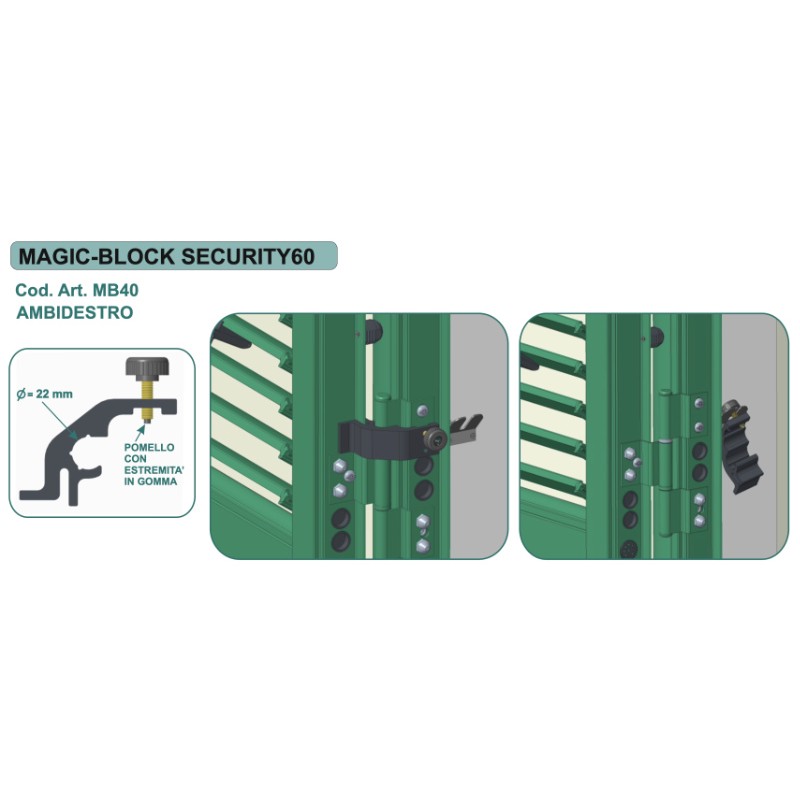

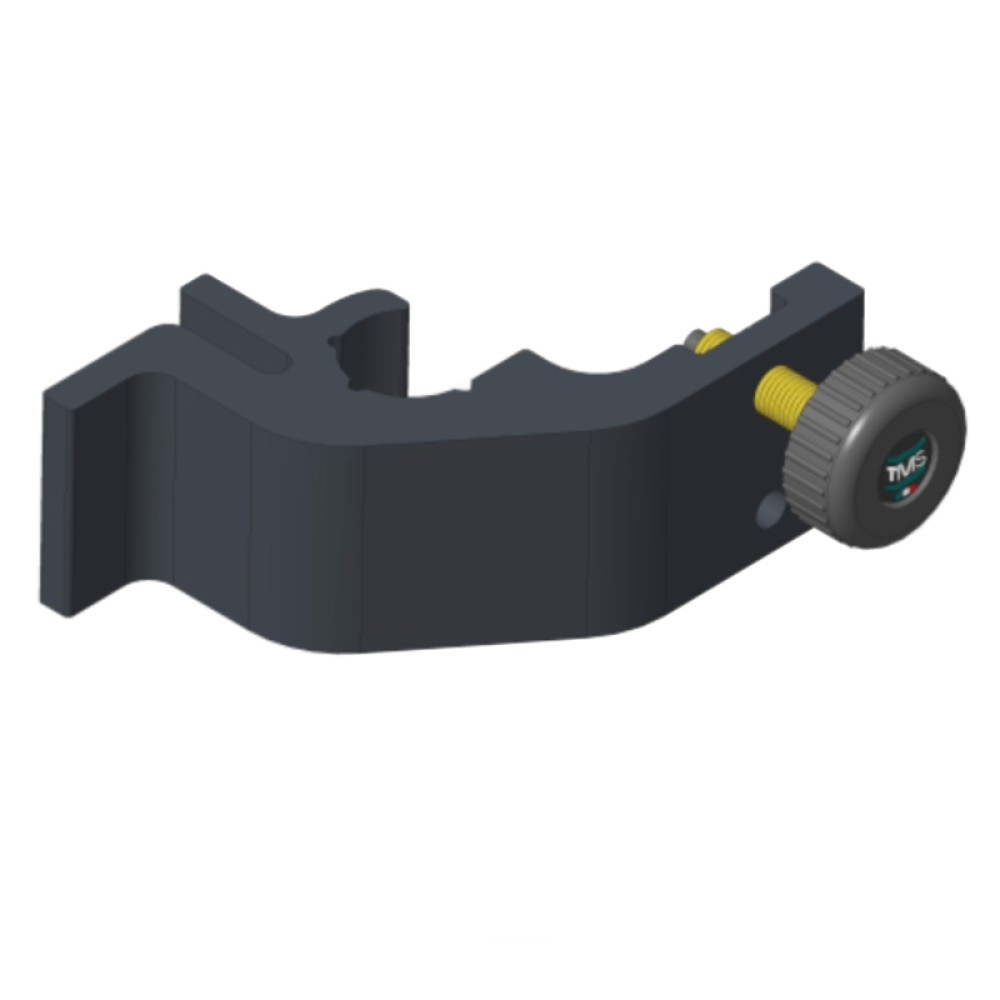

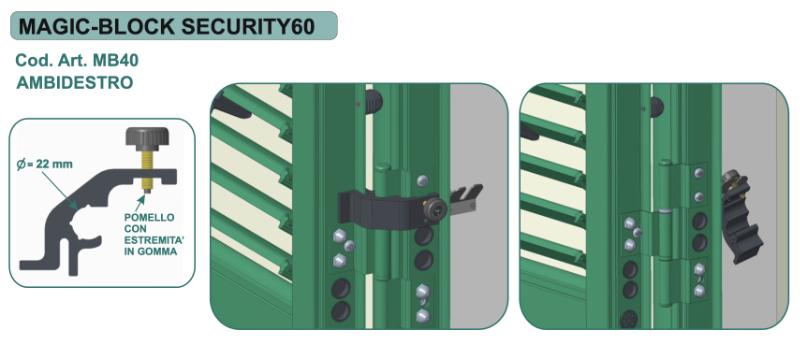

Sie Magic-Block Security60 Tecnometalsystem , die neue Blocktür
aus Aluminium für Außenjalousien, die das Verriegeln der Tür durch einfaches Einsetzen direkt in das Scharnier ermöglicht.
Flügelblock für Außenjalousien: was sind die Vorteile?
Magic-Block Security60 Tecnometalsystem ist ein Rollladen, der einfach zu bedienen und zu installieren ist.
Die zusätzlichen Vorteile dieses Jalousie-Stopp-Systems sind:
- Perfekte Verriegelung der Rollläden;
- Eliminierung komplizierter Operationen während der Installationsphase;
- Sichere Montage , es kann nicht von außerhalb des Hauses montiert werden, wodurch Risiken für den Installateur vermieden werden;
- Endgültige Reinigung der Außenfassaden von sperrigen und unansehnlichen Türschlössern aus Eisen oder Kunststoff;
- Sicherheit für den Benutzer, Sie vermeiden es, sich an die Außenwand zu lehnen , um den Flügel zu verriegeln / zu entriegeln. Tatsächlich wird Magic-Block Security60 vom Inneren des Hauses aus verwendet und wirkt auf die Scharniere des Fensters.

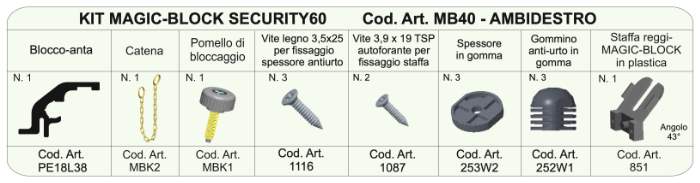

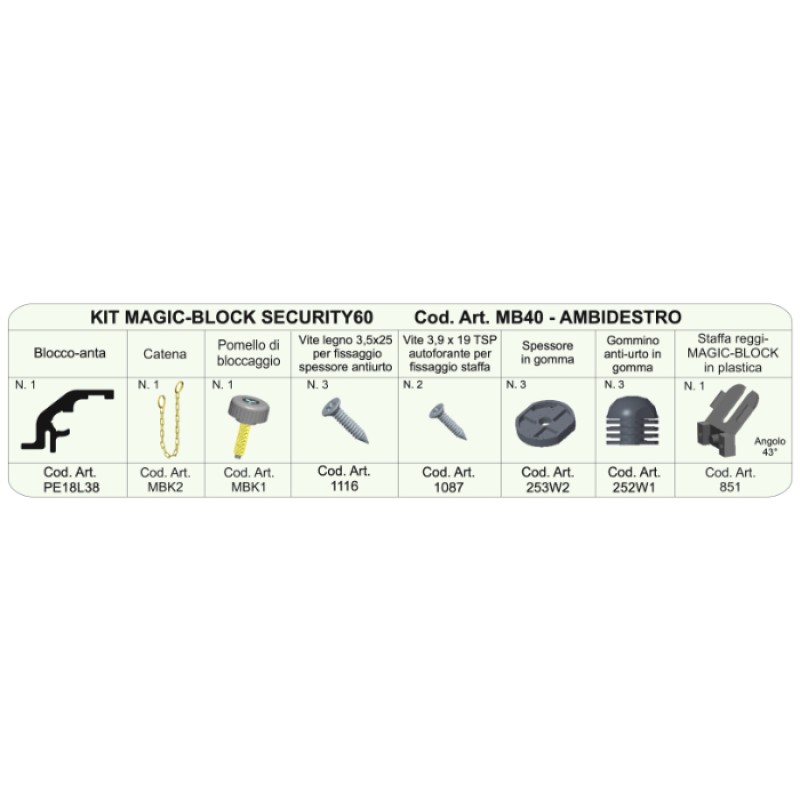

Was beinhaltet das Magic-Block Security60-Kit?
- 1 Blocktür Artikel PE18L38;
- 1 Artikelkette MBK2;
- 1 Verriegelungsknopf Artikel MBK1;
- 3 Holzschrauben 3,5x25 zur Befestigung schlagfester Dicke Artikel 1116;
- 2 Schrauben 3,9 x 19 TSP selbstbohrend für Befestigungswinkel Artikel 1087;
- 3 Gummischeibe Artikel 253W2;
- 3 Gummi stoßfester Gummi Artikel 252W1;
- 1 Magic-Block-Halterung aus Kunststoff Artikel 851.
Montageanleitung Rollladenschloss Magic-Block Security 60
Phase 1

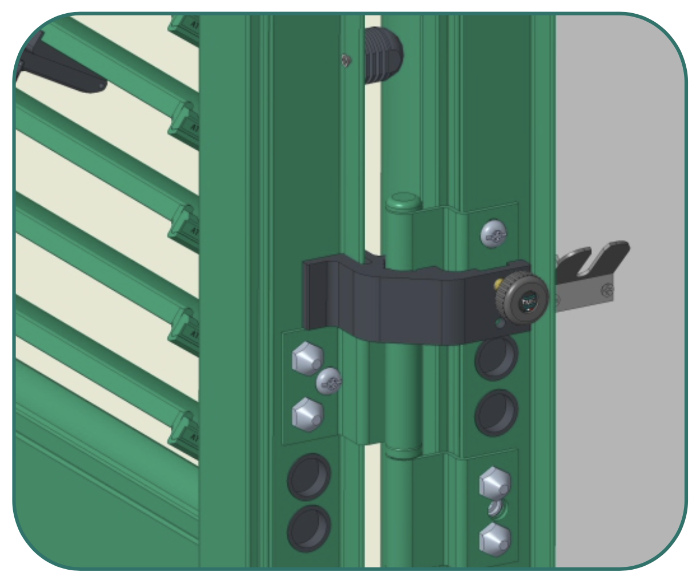

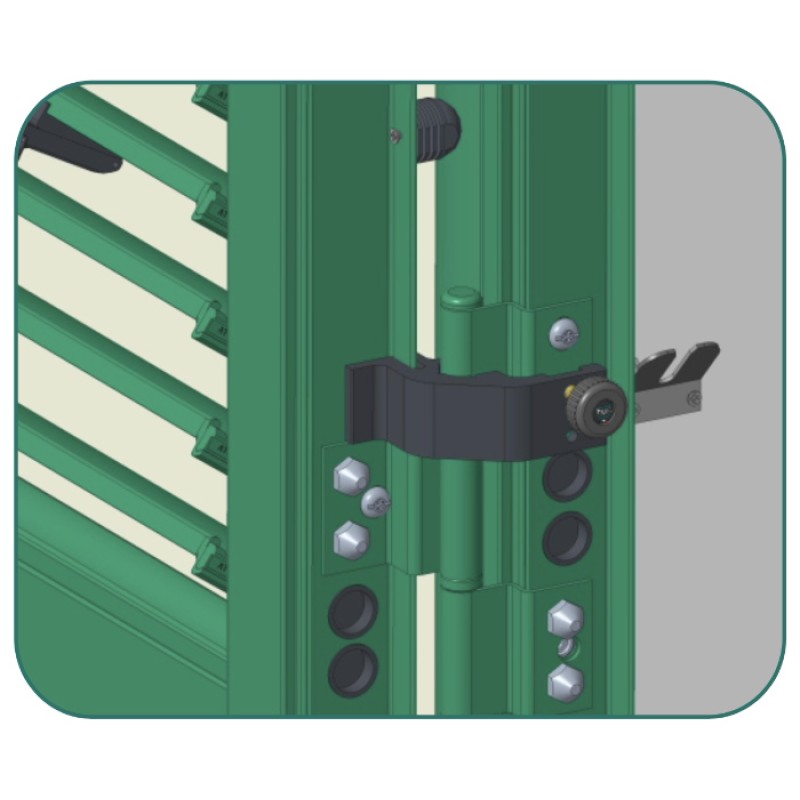

Montage des MAGIC-BLOCK-Bügels (Code Art. 851) auf Höhe der Scharniere im Inneren des Hauses mit den mitgelieferten Schrauben (siehe Abbildung 1), wobei vor dem Befestigen der Schrauben darauf zu achten ist, dass die Kette eingesetzt wird Der Türblock ist mit einem speziellen Anschlag versehen (siehe Abb. 2).
Phase 2
Befestigung der stoßfesten Gummitülle (Code Art. 252W1) mit der mitgelieferten Schraube an der Klappe des Rollladenprofils; es wird eine Position von etwa 10 cm nach oben von der Position jedes Scharniers empfohlen (siehe Abbildung 4).
Zur Befestigung zuerst ein Loch mit 4 mm Durchmesser im Abstand von ca. 8 mm vom Profilfuß bohren; Schrauben Sie dann die Schraube durch das Loch in die Dicke, bis sie vollständig auf dem Profil aufliegt (siehe Abbildung 3).
Diese Arbeiten können direkt auf der Baustelle durchgeführt werden.
Der Anti-Schock-Gummi wird verwendet, um den Aufprall der mobilen Tür gegen die Wand zu vermeiden.
Bei einem Rollladen mit abgerundeten Flügel- und Rahmenprofilen muss nur die stoßfeste Gummitülle (Code Art. 252W1) verwendet werden, bei einem Rollladen mit eckigen Flügel- und Rahmenprofilen muss jedoch verwendet werden zusätzlich zur Anti-Schock-Tülle - ist auch die Gummischeibe betroffen (Art.-Nr. 253W2).
Es wird empfohlen, den Anti-Schock-Gummi etwa 10 cm von jedem Scharnier entfernt anzubringen; befestigen Sie daher 3 Unterlegscheiben für die französische Tür und n. 2 für das Fenster.
