Kato 305/RWA Syncro Nekos 24V 300N - Kettenantriebspaar für koordinierte Synchronisation - Hub bis 500 mm
ACHTUNG: Der Preis beinhaltet zwei Stellantriebe.
Kato 305/RWA Syncro Nekos 24V: im Einklang
Die
Syncro Nekos- Version basiert auf der Kommunikation zwischen den Aktuatoren über eine direkte Verbindung zwischen ihnen und ermöglicht die sofortige Kontrolle der Kraft, Geschwindigkeit und des Widerstands jedes einzelnen, indem die Arbeit der einzelnen Motoren über einen Encoder gelesen wird. Der kontinuierliche Informationsaustausch ermöglicht ein synchrones Öffnen und Schließen der Aktoren.
Syncro3 Nekos ist die Weiterentwicklung des ersten Patents, das die Installation und Verkabelung von bis zu zwei direkt miteinander verbundenen Motoren vorsah. Heute ermöglicht die Syncro3-Software die direkte Verbindung von bis zu 8 Motoren ohne Zuhilfenahme externer Synchronisationssteuergeräte.
Die Anzahl der am Fenster in der Syncro3-Funktion vorzusehenden Stellglieder variiert je nach Abmessungen, Gewicht und Typ des Fensters selbst. Ab einer Breite von 1200 mm wird bereits die Verwendung von zwei Motoren empfohlen, um eine korrekte Bewegung und umlaufende Abdichtung des Rahmens in der geschlossenen Position zu ermöglichen. Es wird empfohlen, alle 1200 mm Überbreite einen zusätzlichen Aktuator zu verwenden.
Kato 305/RWA Nekos ist ein starker und leistungsstarker Fensterantrieb
Kato 305/RWA Nekos hat die härtesten Hitze- und Feuerbeständigkeitstests gemäß der Norm EN 12101-2:2003-09 mit Bravour bestanden und die Klassifizierung B 300 mit Zertifikat-Nr. 13-000921 beim IFT Prüfinstitut in Rosenheim Jahrgang 2013.
- Es ist eine Garantie für Sicherheit, Qualität, Effizienz, Zuverlässigkeit, konstruktive Einfachheit; ein ansprechendes Design, das sich in ein avantgardistisches Fenster integrieren lässt;
- Es verfügt über eine neue elektronische Technologie, die auf der Verwendung eines Mikroprozessors für die Positionssteuerung und Verwaltung jeder Arbeitsphase basiert;
- Der Körper besteht aus Aluminium-Druckguss und die Halterungen aus einer Zinklegierung (Zamak);
- Es ist einfach zu installieren, es wird mit Schnellkupplung in den Stützen montiert, ohne Schrauben oder Befestigungselemente (Nekos patentiertes System); Ein weiteres Nekos-Patent sorgt für die Schnellentriegelung vom Fenster auch für eine einfache Reinigung.
Hübe wählbar durch Dip-Schalter.
Verfügt über ein Paar Kato 305/RWA Syncro Nekos 24-V-Kettenantriebe
- Elektro-Linearantrieb mit zweireihiger Gelenkkette mit vier Gliedern, eingeschlossen in einem geeigneten Aluminiumgehäuse, geeignet zum Bewegen von Klappfenstern, Kippfenstern, Kuppeln und Dachgauben.
- Druck- und Zugkraft von 300 N.
- Lieferung komplett mit universellen Kippstützen mit Schnellkupplung und ohne Schrauben (patentiert).
- Elektronische Endabschaltung beim Öffnen mit drei Hüben (200 - 300 - 500 mm) jederzeit per Dip-Schalter wählbar, mit Kraftaufnahme beim Schließen und als Überlastschutz.
- Soft Stop- und Relax-Funktion. Kann parallel geschaltet werden. Konform mit den Richtlinien 2004/108
- CE (EMV-Richtlinie) und 2006/95 CE (LV-Richtlinie).

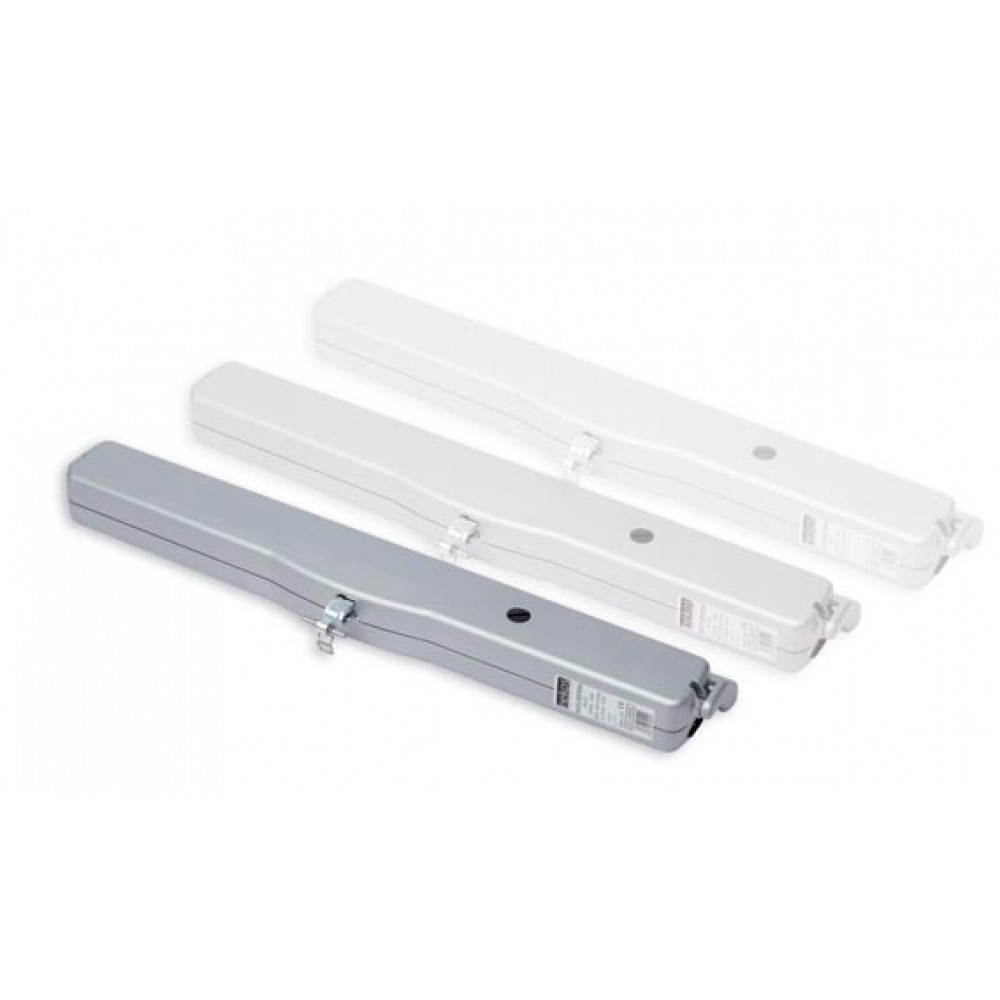

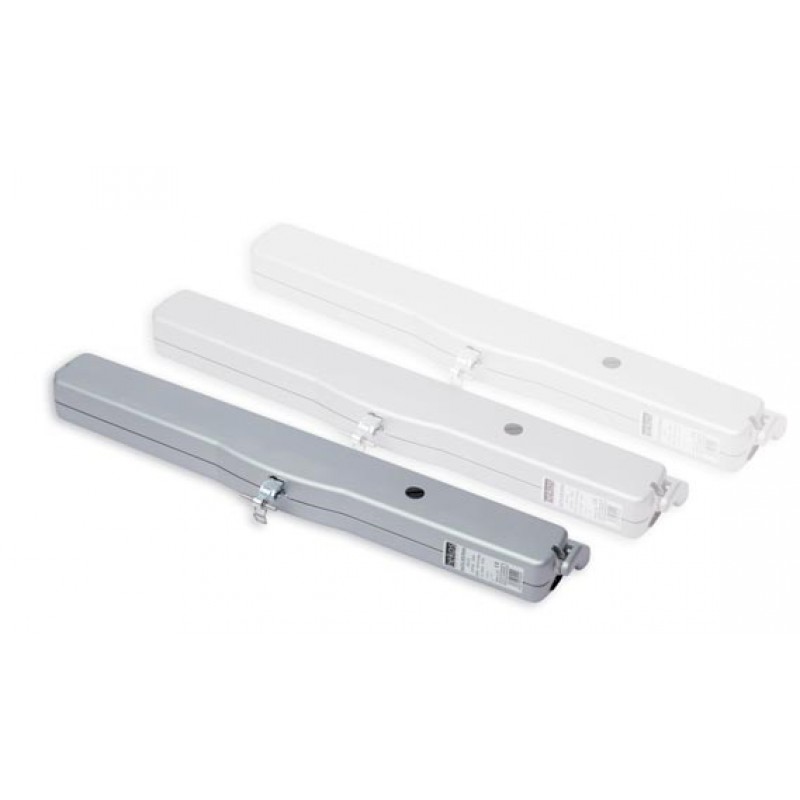

- Standardfarben: Schwarz (RAL9005) mit schwarzem Kabel, Weiß (RAL9010) und Grau (RAL9006) mit weißen Kabeln.
Der Aktuator in der SYNCRO-Version ist mit dem neuen, von NEKOS patentierten System zur koordinierten Synchronisation der Kettenbewegung ausgestattet.
Die elektronische Geschwindigkeitsregelung ist vollautomatisch und benötigt kein externes Steuergerät; Verbinden Sie einfach die ROTEN und WEISSEN Kabel, die bereits im Netzkabel vorhanden sind.
WICHTIG: DER ANSCHLUSS DER BEIDEN KABEL (WEISS UND ROT) MUSS VOR JEGLICHEM MANÖVER DER STELLANTRIEBE ERFOLGEN, MÖGLICHERWEISE MIT VOLLSTÄNDIG ZURÜCKGESTELLTEN KETTEN; ANDERNFALLS KÖNNEN KOMMUNIKATIONSPROBLEME ZWISCHEN DEN BEIDEN AKTOREN AUFTRETEN.
Bei der Montage der Syncro Nekos-Version an einem Fenster?
Der Aktuator in der SYNCRO-Version wird montiert
, wenn zwei Befestigungspunkte benötigt werden , weil das Fenster besonders schwer oder breit ist (ca. 1,2 m bis 3 m)
und ein einzelner Aktuator kein perfektes Schließen des Fensters ermöglicht .
Es sei daran erinnert, dass die Kraft, die einzeln von den Aktuatoren ausgeübt wird, die gleiche ist wie die eines ähnlichen Aktuators; durch die Montage von zwei Aktuatoren wird also die auf das Fenster ausgeübte Kraft verdoppelt. Die Bewegung des Fensters erfolgt auf gleichmäßige, synchronisierte und koordinierte Weise ohne Unterbrechungen und/oder Geschwindigkeitsschwankungen der beiden Aktuatoren.
Wenn einer der Aktuatoren aufgrund einer mechanischen oder elektrischen Behinderung nicht funktioniert, stoppt auch der andere und garantiert so die Unversehrtheit des Fensters.
Technische Daten KATO 305 RWA 24V Syncro
- Modell: KATO 305 RWA 24V Syncro;
- Synchronbetrieb: JA;
- Druck- und Zugkraft: 300 N;
- Hübe (jederzeit wählbar): 200, 300, 400, 500 mm;
- Versorgungsspannung 24V DC;
- Stromaufnahme bei Nennlast: 0,910 A;
- Leistungsaufnahme bei Nennlast: 20 W;
- Leerlaufgeschwindigkeit: 8,9 mm/s;
- Dauer des Leerhubs (500 mm): 56 s;
- Doppelte elektrische Isolierung: JA;
- Servicetyp: S2 von 3 min;
- Betriebstemperatur: - 5 + 65 ºC;
- Schutzart für elektrische Geräte: IP32;
- Anpassung der Befestigung am Rahmen: Selbstbestimmung der Position;
- Parallele Stromversorgung von zwei oder mehr Motoren: JA;
- Statische Haltekraft: 1700 N;
- Öffnungsendschalter: Elektronisch;
- Schließendschalter: Stromaufnahme;
- Netzkabellänge: 2 m;

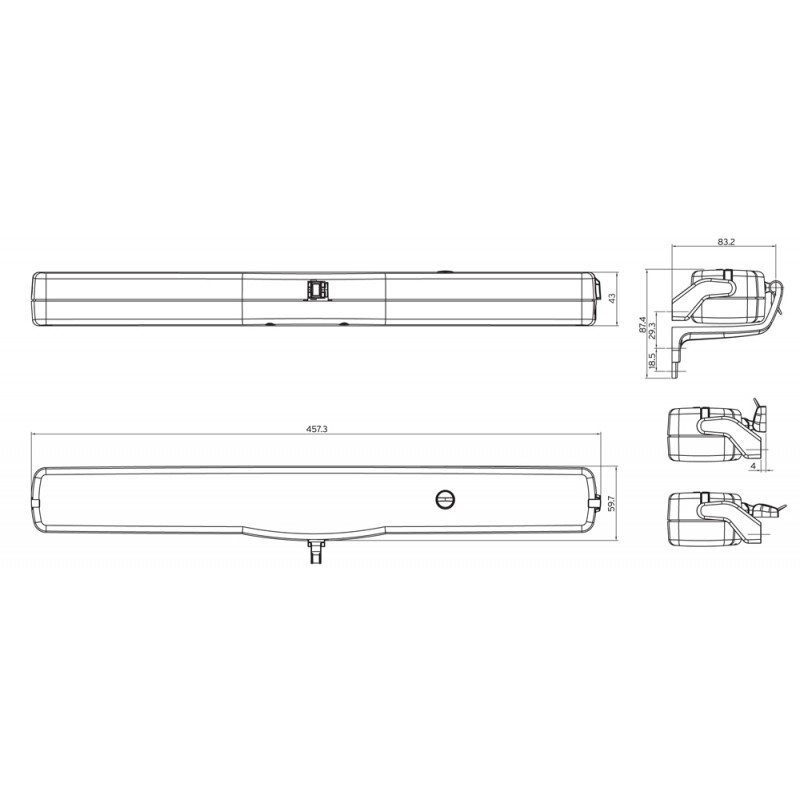

- Abmessungen: 456 x 60 x 43 mm;
- Gerätegewicht: 2,23 kg.
Jede Packung enthält:
• Elektrischer Stellantrieb je nach Konstruktion bei 110÷230VAC 50/60Hz.
• 2 (2,5) Meter (±5 %) Netzkabel mit geformtem Steckverbinder.
• Standardhalterungen (A).
• Klebebohrschablone.
• Bedienungsanleitung.
• Halterung für Kippbefestigung (C) (wird nur auf Anfrage separat geliefert).
• Winkel für überstehenden Anschluss (D). (separate Lieferung nur auf Anfrage).
Überprüfen Sie, ob das Gerät über die gleiche Art von Stromversorgung verfügt, die für den Anschluss zur Verfügung steht, indem Sie die Daten überprüfen, die auf dem am Stellantrieb angebrachten Etikett angegeben sind.
- Nekos-Produkte werden in sicherheitstechnischer Hinsicht nach den Bestimmungen der geltenden Gesetze fachmännisch hergestellt.
- Korrekt montiert, installiert und in Übereinstimmung mit dieser Anleitung verwendet, stellen sie keine Gefahr für die Sicherheit von Personen, Tieren oder Sachen dar.
- Die Produkte, die in den Anwendungsbereich der EWG-Richtlinien fallen, erfüllen die darin enthaltenen grundlegenden Anforderungen.
- CE-gekennzeichnet, können sie ohne weitere Formalitäten in der Europäischen Union in Verkehr gebracht und in Betrieb genommen werden.
Für weitere Informationen zu diesem Produkt (Gebrauch, Sicherheit, Reinigung, Garantie, Konformitätsbescheinigung und vieles mehr) empfehlen wir die Lektüre der Anleitung (PDF herunterladbar unter "Dokumente").
