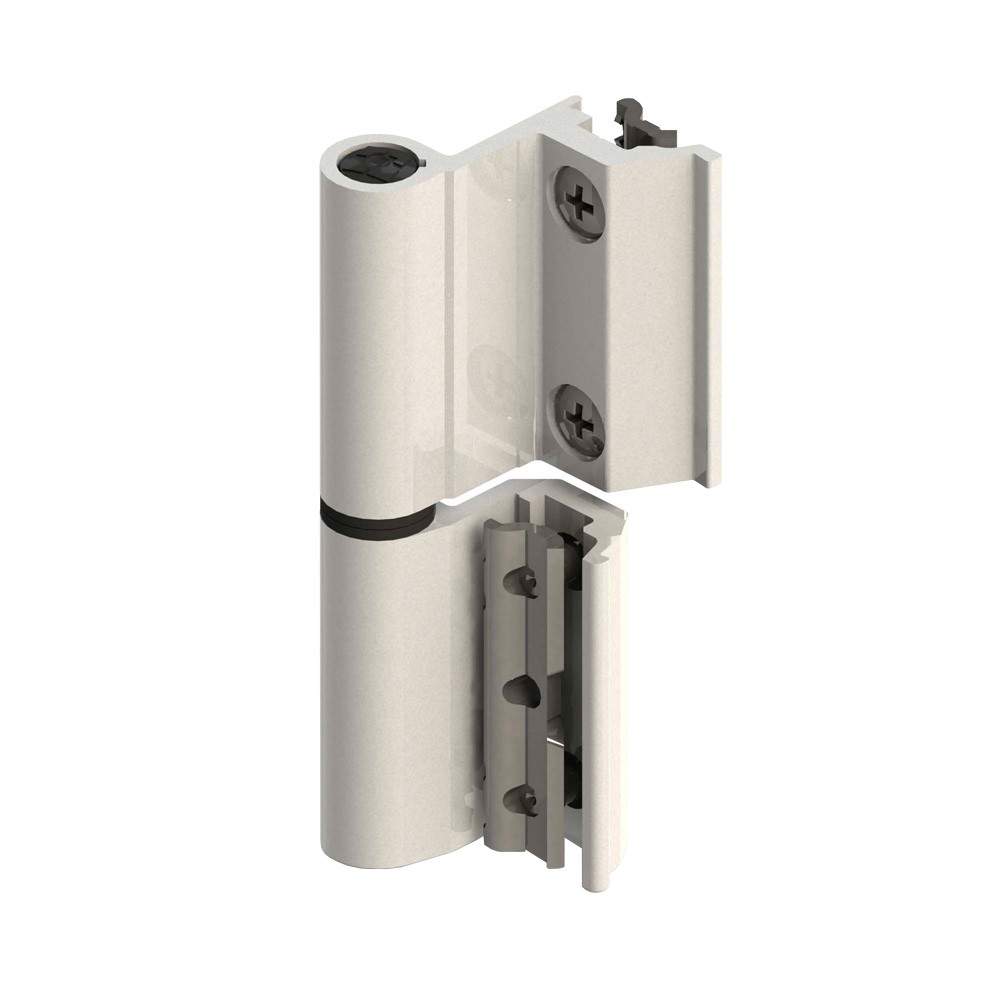

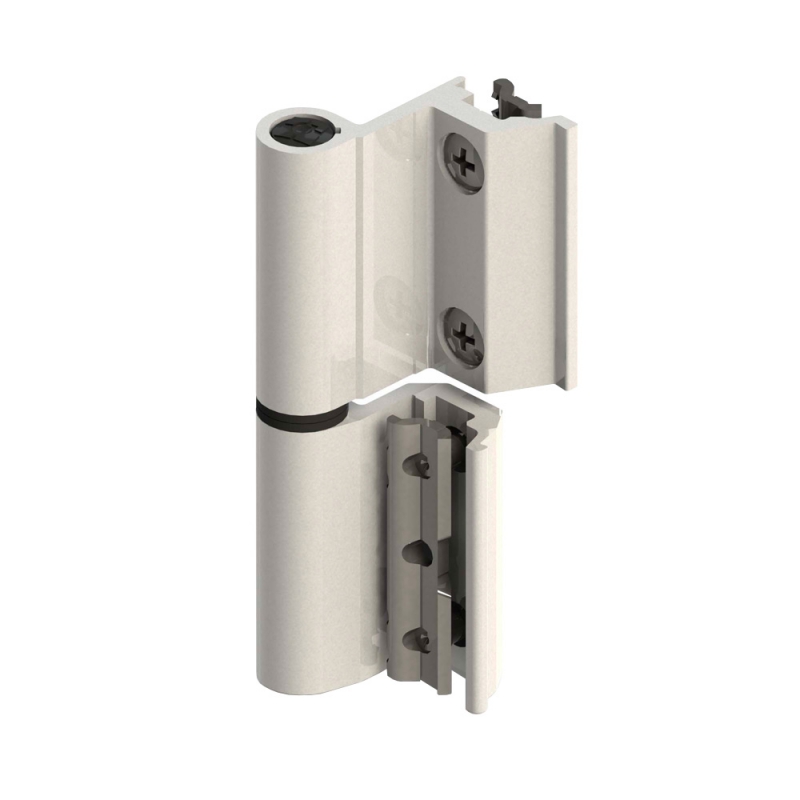

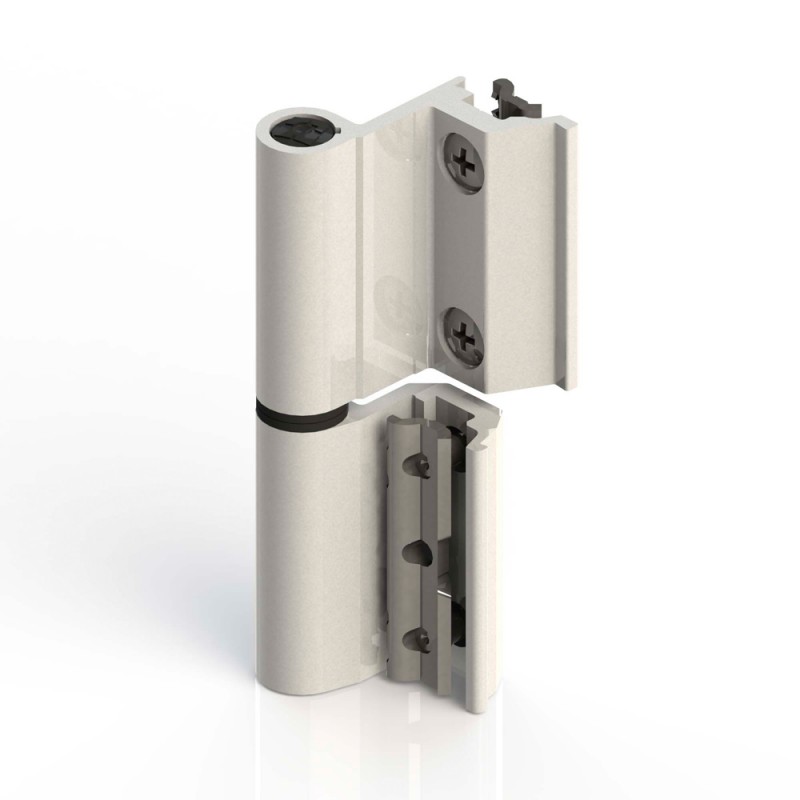

Giesse-Scharnier – Blitzsockel – Serie R40 R40TT R50TT – Zubehör für Aluminiumtüren und -fenster
AUFMERKSAMKEIT:
Scharnier verwendbar für Profile R40, R40 Thermal Break (TT) und R50 Thermal Break (TT).
Nicht geeignet für R50 Freddo (siehe Art. 00126U Giesse zum Verkauf bei Windowo).
Scharnierfunktionen der Giesse Flash Base R-Serie:
Beidhändig verwendbares Scharnier für offene Fenster und Türen aus Aluminium.
Es stellt die gleichen Anforderungen an Zuverlässigkeit und Präzision wie herkömmliche Giesse-Scharniere und lässt sich äußerst schnell am Fenster anbringen, auch wenn dieses bereits montiert ist.
Scharnierausführungen für Giesse-Fenster:
Silber, Bronze, poliertes Messing, satiniertes verchromtes Messing, Weiß Ral 9010, Elfenbein Ral 1013, Schwarz Ral 9005.
Technische Merkmale des Flash Base-Scharniers:
Das Flash Base-Scharnier wird vormontiert geliefert und verfügt über das Giesse-Rapid-Befestigungssystem.
Die besondere Gestaltung des Scharniers und der Platte ermöglicht eine praktische und schnelle Montage am bereits montierten Rahmen und eine perfekte Positionierung des Scharniers beim Anbringen der Schrauben.
Giesse-Scharnierausstattung:
- 2 Ankerplatten
- 4 Kreuzschlitzschrauben TGS M5x10
Giesse-Scharniermaterialien:
- Scharnier aus extrudiertem Aluminium
- Stift, Schrauben und Platten aus Edelstahl
- Platten aus verzinktem Zamak
- Buchsen aus schwarzem Nylon
Tragfähigkeiten (berücksichtigt für Rahmen mit einer Höhe von 2000 mm und einer Breite von 1000 mm):
- mit 2 Flash Base-Scharnieren: kg 75
- mit 3 Flash Base-Scharnieren: kg 85
HINWEIS: Für eine vollständige Kenntnis der Eigenschaften des Flash Base Giesse-Scharniers empfehlen wir die Lektüre der PDFs, die in diesem Produktblatt unter der Überschrift „Dokumente“ heruntergeladen werden können.
Insbesondere

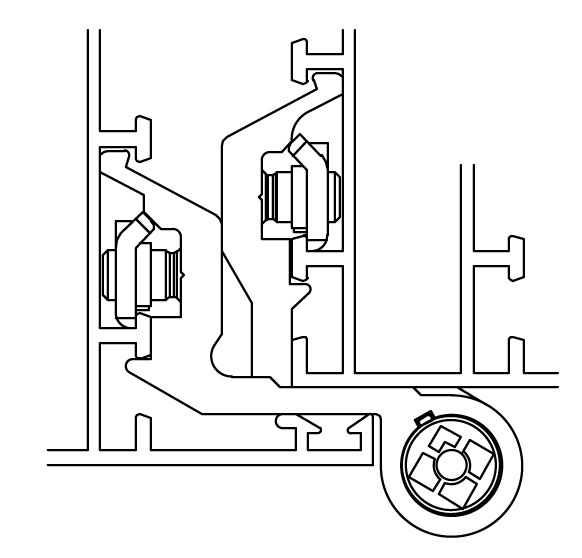

empfehlen wir die Lektüre des Dokuments „Nodes Type Swing C“, in dem die Knoten und Serien/Systeme beschrieben werden, an die dieser Artikel angepasst ist .
