beträgt 150 mm (bei Auswahl der Art. BS100) bzw. 180 mm (bei Auswahl der Art. BS100PLUS).
Technische Merkmale Blindy Befestigungsplatte
40/10 dicke Blechplatte, geschützt durch schwarze Kataphorese.

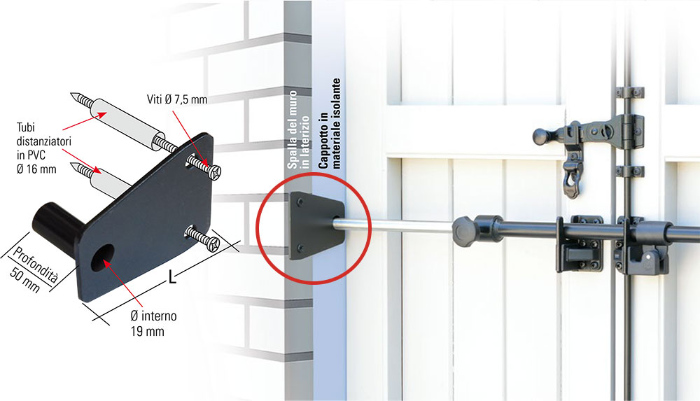

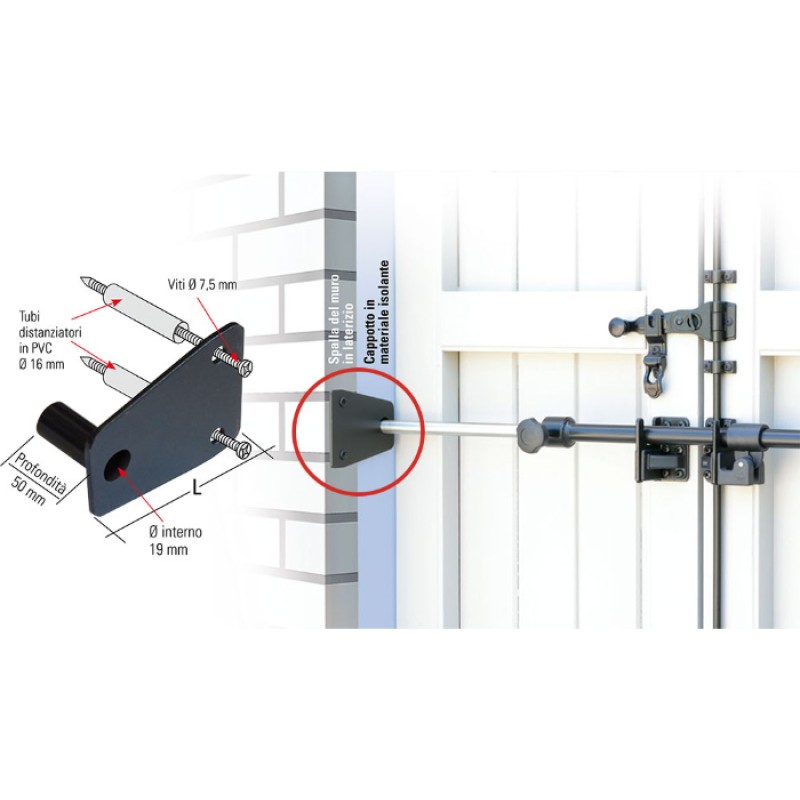

BS100 und BS100 PLUS : Befestigungsplatte für BLINDY SBARRA an Außendämmwänden mit Dämmung.
In Fällen, in denen die Außenverkleidung an der Außenseite des Hauses vorhanden ist, muss Blindy Sbarra mit dieser Art von Platte montiert werden. Andernfalls würde die Stange in die Isolierung anstatt in die Wand eindringen, was zu einem Dichtungsproblem führt.
Die Befestigungsplatte ermöglicht es Ihnen, an der Mauer zu verankern und das Problem zu lösen.

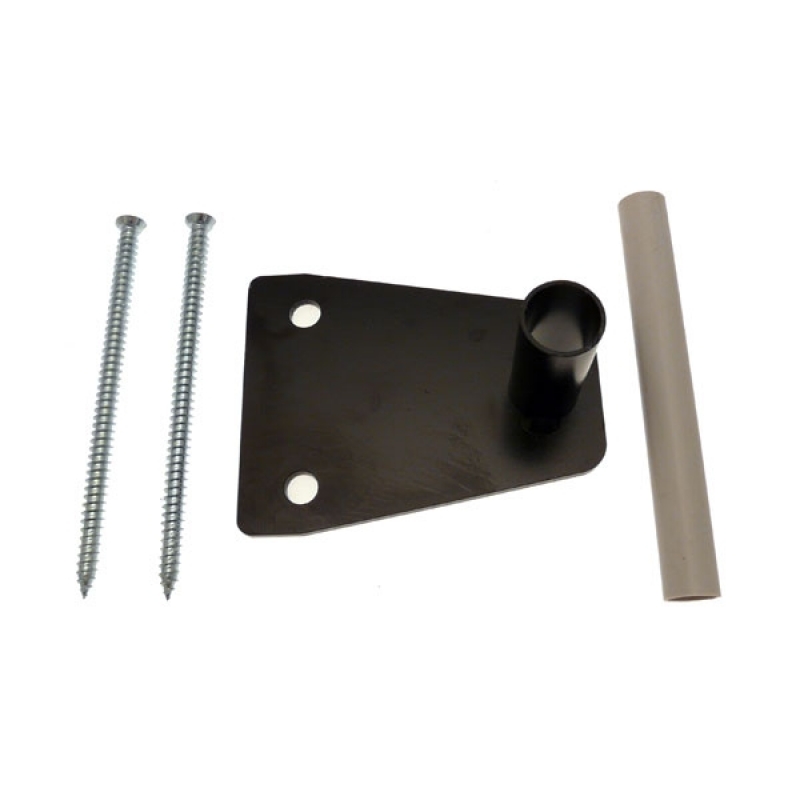

Jede Packung enthält:

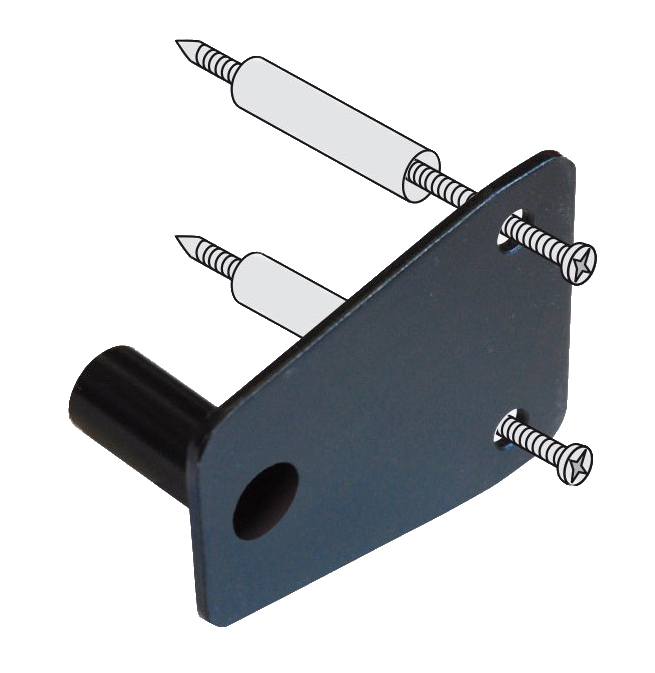

- n ° 1 Platte aus 4 mm dickem Blech, geschützt durch schwarze Kataphorese, komplett mit 50 mm tiefem Rohr (Innen-Ø 19 mm);
- n ° 2 selbstschneidende Schrauben Ø0.75mm x Länge 150mm (Art. BS100) oder 180mm (Art. BS100PLUS) für die Wandmontage (Loch Ø6mm bohren);
- n ° 1 PVC-Rohr Ø16 x 1,5 von 130 mm (zuschneiden, um zwei Teile zu erhalten).
Diese Platte wird auch für die Dreifach-Sicherheitsverriegelung in der oberen Stangenwandkupplung verwendet. Besonders verwendet auf Fensterläden und Fensterläden.
Welche Schraubenlänge ist zu wählen?
- Je nach Breite der Dämmung wurden 2 verschiedene Artikel erstellt: BS100 für Dämmung mit einer Dicke von 150 mm und BS100PLUS für eine Dämmung mit einer Dicke von 190 mm;
- Wir empfehlen Ihnen, den Abstand zwischen der montierten Einheit und der Stelle, an der die Befestigungslöcher gebohrt werden sollen, im geschlossenen Zustand (Rollladen) zu messen;
- Wählen Sie basierend auf diesem Maß die richtige Plattenlänge aus;
- Die 40/10 dicke Platte bietet die gleiche Kapazität, als ob die Blindy Bar direkt an der Wand verankert wäre.
HINWEIS: Um Ihren Kauf abzuschließen, sollten Sie das andere Blindy-Zubehör bestellen (das separat bei Windowo erworben werden kann).
