Befestigungssystem mit Dübeln für Scharniere des Thermoflix PosaClima-Verschlusses
THERMOFIX PosaClima mit Kompass, System zur pünktlichen Befestigung der Verschlussscharniere
Thermoflix PosaClima ist der Spezialdübel zur Befestigung der Scharniere des pünktlichen Verschlusses, der speziell für die Installation der Scharniere an Schichten mit einer Dicke von bis zu 14 cm (16 cm bei kompaktem Mauerwerk) entwickelt wurde.
Bei Thermoflix PosaClima ist es nicht erforderlich, vor der Isolierung teure Gegenrahmen für den Verschluss zu bauen: Bei Thermofix wird das Scharnier tatsächlich nach der Installation der Isolierung (und vor dem Endputz) installiert.
Dübel für Verschlussscharniere: Wählen Sie aus den verfügbaren Größen
- Thermofix 16 mm Gewinde M8 mit Hülse
- Thermofix 20 mm Gewinde M12 mit Buchse
Die Mindestbestellmenge beträgt 1 Packung mit 12 Stück.
Existiert die Strukturbeschichtung? Nein, aber Sie können diese Stecker verwenden, um Ihre Fensterläden zu reparieren

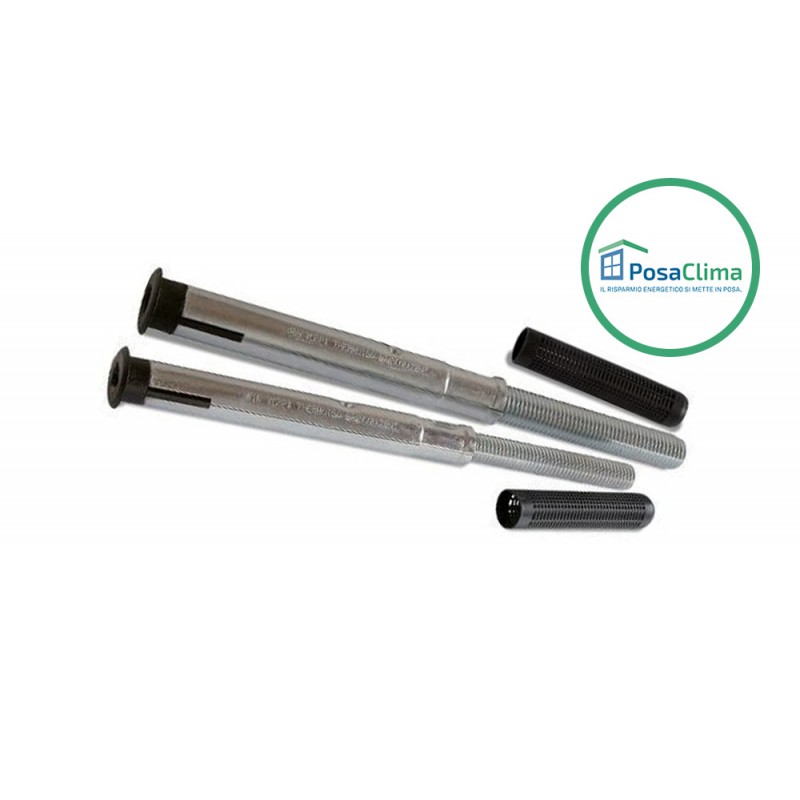

Befestigungsdübel für Scharniere und Scharniere Thermoflix PosaClima bestehend aus einer Tragstruktur aus Blech (2 mm dick) und einer Gewindestange (je nach Modell M12 oder M16) gestanzt und geschweißt, um eine außergewöhnliche Belastbarkeit (bis zu 165 kg pro Punkt) zu erzielen ).
Die Tragstruktur ist zum Korrosionsschutz mit einer speziellen elektrolytischen Verzinkung beschichtet. In der Tragstruktur befindet sich eine spezielle Polyamidhülse für Zubehör mit metrischem Gewinde (je nach Modell M6, M8, M10 oder M12).
Die Hülse vermeidet direkten Kontakt mit der Metallstruktur, indem die Wärmebrücke entfernt wird (zertifizierter Wert der Punktwärmedurchlässigkeit χ = 0,012 W / K). System speziell zur Befestigung von Scharnieren und Scharnieren für Schichten von 50 bis 140 mm (160 mm an kompakten Wänden). Es kann auch bei größeren Schichten verwendet werden, indem die Schnittlast verringert wird.
Wie funktioniert Thermoflix Posaclima?
- Nachdem Sie die Befestigungsposition des Scharnier- / Kartenhalters an der Wand ermittelt haben, bohren Sie zunächst die Wand (mit einer Spitze des erforderlichen Durchmessers).
- Denken Sie nach dem Bohren immer daran, das Loch mit dem speziellen manuellen Gebläse zu reinigen.
- Setzen Sie dann die Maschenbuchse ein (nur für perforierte Wände);
- Injizieren Sie den PosaClima Chimotix- oder Chimogreenin-Anker in ausreichender Menge.
- Fahren Sie dann mit dem Einsetzen von Thermofix in das Loch fort.
- Beenden Sie den Auftrag, indem Sie die Polyamidhülse mit MS Powerflex 25 an der Wand abdichten.
Thermoflix PosaClima Zertifizierungen und Leistungen
Gesamtzwickellänge
- 217 mm (Thermofix 16 für Kartenhalter)
- 240 mm (Thermofix 20 für Scharniere)
Gewindelänge
- 80 mm (Thermofix 16 für Kartenhalter)
- 90 mm (Thermofix 20 für Scharniere)
Gewindedurchmesser
- M6 oder M8 (Thermofix 16 für Kartenhalter)
- M10 oder M12 (Thermofix 20 für Scharniere)
Lochdurchmesser an der Wand
- 16 mm (Thermofix 16 für Kartenhalter)
- 20 mm (Thermofix 20 für Scharniere)
Scherbetriebslasten auf festem Mauerwerk und Wärmedämmung
- 90 kg Thermofix 16 Schichtdicke 50 mm
- 165 kg Thermofix 20 Schichtdicke 50 mm
- 50 kg Thermofix 16 Schichtdicke 100 mm
- 117 kg Thermofix 20 Schichtdicke 100 mm
- 30 kg Thermofix 16 Schichtdicke 140 mm
- 80 kg Thermofix 20 Schichtdicke 140 mm
Scherbetriebslasten auf perforiertem Mauerwerk und Wärmedämmung
- 90 kg Thermofix 16 Schichtdicke 50 mm
- 120 kg Thermofix 20 Schichtdicke 50 mm
- 50 kg Thermofix 16 Schichtdicke 100 mm
- 85 kg Thermofix 20 Schichtdicke 100 mm
- 30 kg Thermofix 16 Schichtdicke 140 mm
- 62 kg Thermofix 20 Schichtdicke 140 mm
Zugbelastung auf festem Mauerwerk und Wärmedämmung
- 90 kg Thermofix 16
- 90 kg Thermofix 20
Zugbelastung von Lochmauerwerk und Wärmedämmung
- 60 kg Thermofix 16
- 76 kg Thermofix 20
Maximale Schichtdicke
- 140 mm (160 bei kompaktem Mauerwerk)
Punktwärmedurchlässigkeit
- χ = 0,012 W / K gemäß UNI EN ISO 6946 und UNI EN ISO 10211
PosaClima: Energieeinsparung findet statt
PosaClima ist das Made in Italy-System zur Installation von Fenstern mit hoher Energieeffizienz . Die Vorteile dieses Systems reichen von einem hohen thermischen und akustischen Wirkungsgrad bis hin zu Flexibilität in der Bauphase. Entdecken Sie alle PosaClima-Accessoires im Windowo Online-Shop.
