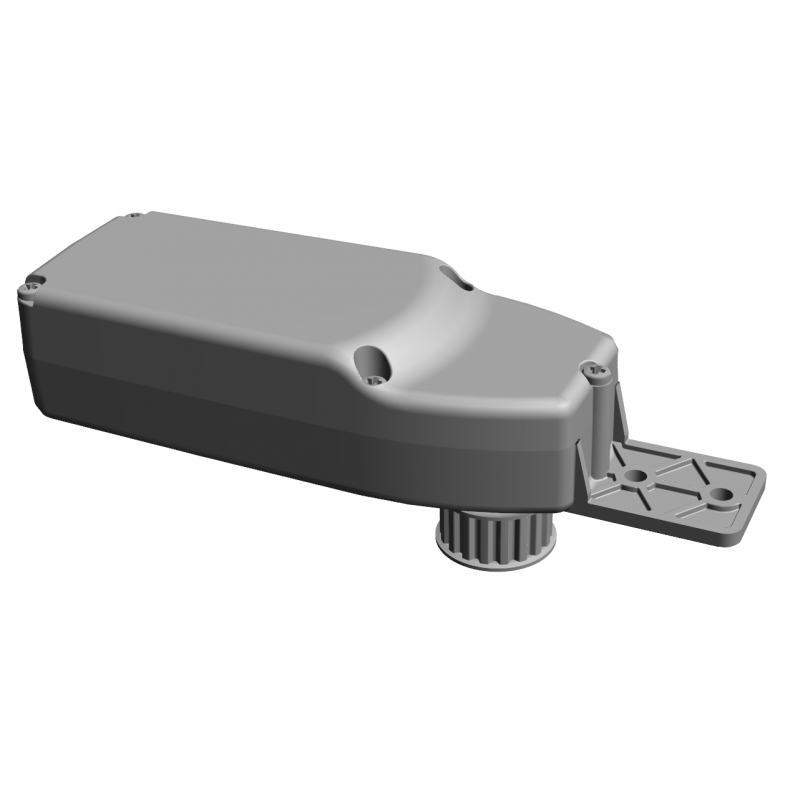

Chiaroscuro SL 80 230Vac - Automatisierungskit - Motor für Schiebeläden - Max 160Kg
Chiaroscuro SL 80 230Vac (ehemals Chiaroscuro Slide 80) ist ein Motor für Schiebeläden mit einer Stromversorgung von 110 ÷ 230 Vac - Max. Gesamtgewicht 160 kg - Kraft 80 N.
Chiaroscuro SL80 ist eine Rollladenautomatik, die für die Bedienung von Außenwand-Schiebeläden geeignet ist. Dank seines niedrigen Profils von nur 38 mm. es lässt sich auch perfekt in bestehende Fenster integrieren.
Kit Slide SL 80 Chiaroscuro: Was ist enthalten?
Motor für Schiebeläden mit Platte für Schienen mit Innennut max 15 mm - Stück: 1;
Gürtel T5H10 - Meter: 10;
Gerader Schleppbügel - Stück: 2;
Spanner mit Leerlaufübertragungsritzel - Stück: 1;
Gebrauchs- und Wartungsanleitung.
SL80 Chiaroscuro ist der kompakte und vielseitige Rollladenmotor
Slide SL 80 Chiaroscuro ist die ideale Lösung für Komfort und Zweckmäßigkeit des Lebens zu Hause.
Die Vorteile des Motors SL-80 Chiaroscuro für Schiebeläden
Praktisch: keine Kälte, Regen und Wind im Winter oder Hitze und Mücken im Sommer, die Türen schließen per Knopfdruck im Inneren des Hauses, ohne die Fenster zu öffnen.
Ultrakompakt: Empfohlen für Installationen mit begrenztem Platz.
Sicher: dank irreversiblem 230-V-Motor.

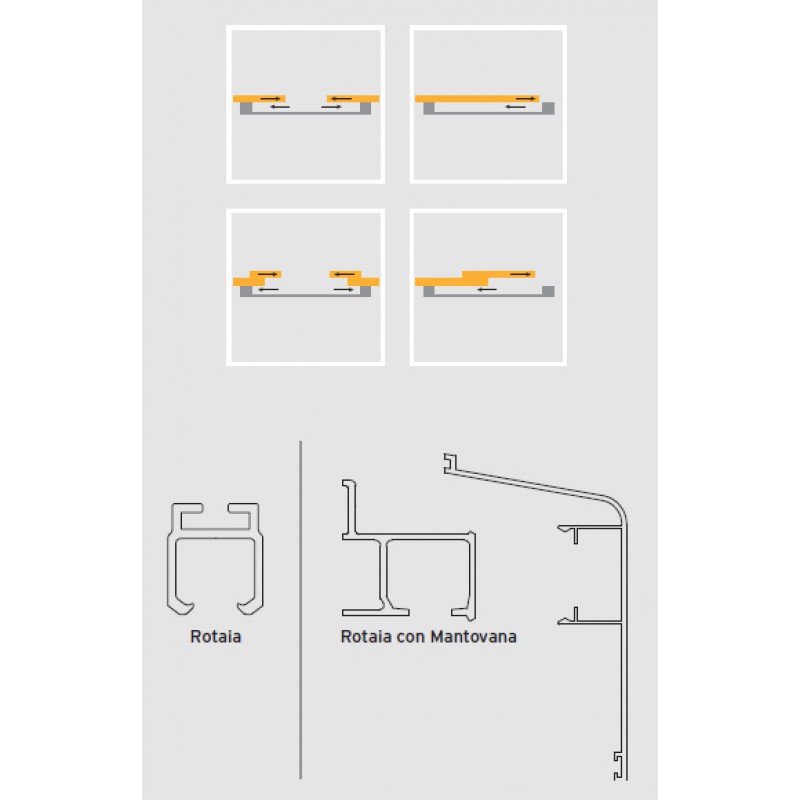

Praktisch: Passt perfekt in Systeme mit Aluminiumabdeckung und -schiene.
Integrierte Steuereinheit: selbstlernendes System. Automatische Bewegungssteuerungseinheit, die vollständig in alle Hausautomationssysteme integriert werden kann; Es erfüllt die Sicherheitsanforderungen im Falle eines Aufpralls und ermöglicht die Bewegung mit teilweise geschlossenen Szenarien oder Zwischenstopps mit einem einfachen Klick.
Dieser Motor kann auch auf Windowo in der Version Slide 80 24V erworben werden.
Schablone
SL 80 (früher Slide 80)
Motorstromversorgung
110 ÷ 230 VAC
Maximales Gesamtgewicht
160 kg
Licht max
300 cm
Geschwindigkeit
10cm/s
Doppelte elektrische Isolierung
Jep
Durchschnittliche Absorption
~ 0,18 ÷ 0,08A
Gewalt
80 Nr
Arbeitszyklus
10 Zyklen/Stunde
Lärm
50dB
Stärke des Schutzes
IP56
Irreversibel
Jep
Elektrisches Schloss
Jep
Maße
200 x 54 x 38 mm
Länge des Netzkabels
1,5 m
Maximaler Hub
7,5 m
Maximale Druck- und Zugkraft
145 Nr

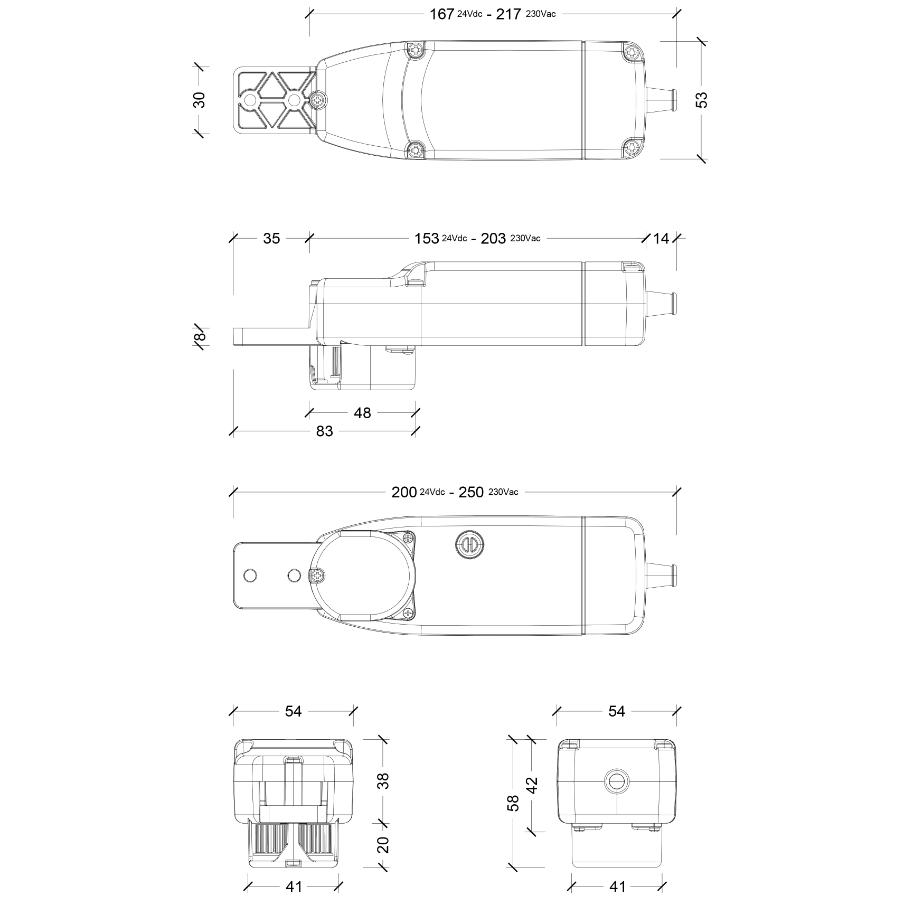

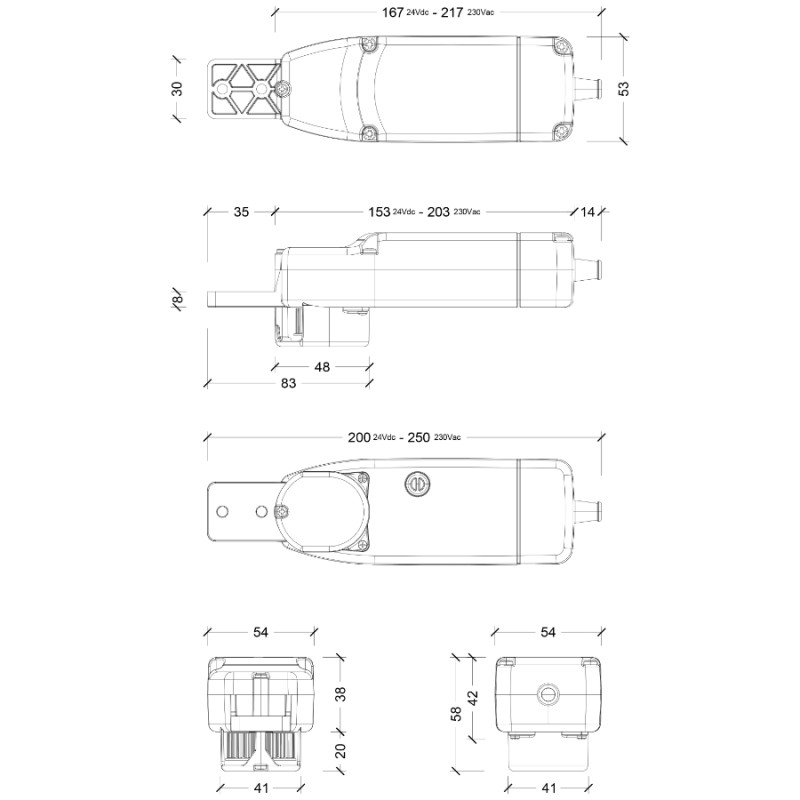

Überprüfung der Gesamtabmessungen der Rollladenautomatik
Stellen Sie sicher, dass das Motorgehäusefach oder der Platz hinter der Schiene für die Installation des Produkts ausreicht, andernfalls wird durch die Installation des Artikels der Hub des Flügels verringert.
Folie 80 Motor Bedienungsanleitung Chiaroscuro
Wir empfehlen Ihnen, die „Bedienungsanleitung Slide 80 “ zu lesen, die Sie im PDF-Format finden, indem Sie oben auf diesem Blatt auf „Dokumente“ klicken.
In diesem Handbuch finden Sie die Anleitung zur Installation des Motors , die wiederum in die folgenden Phasen unterteilt ist:

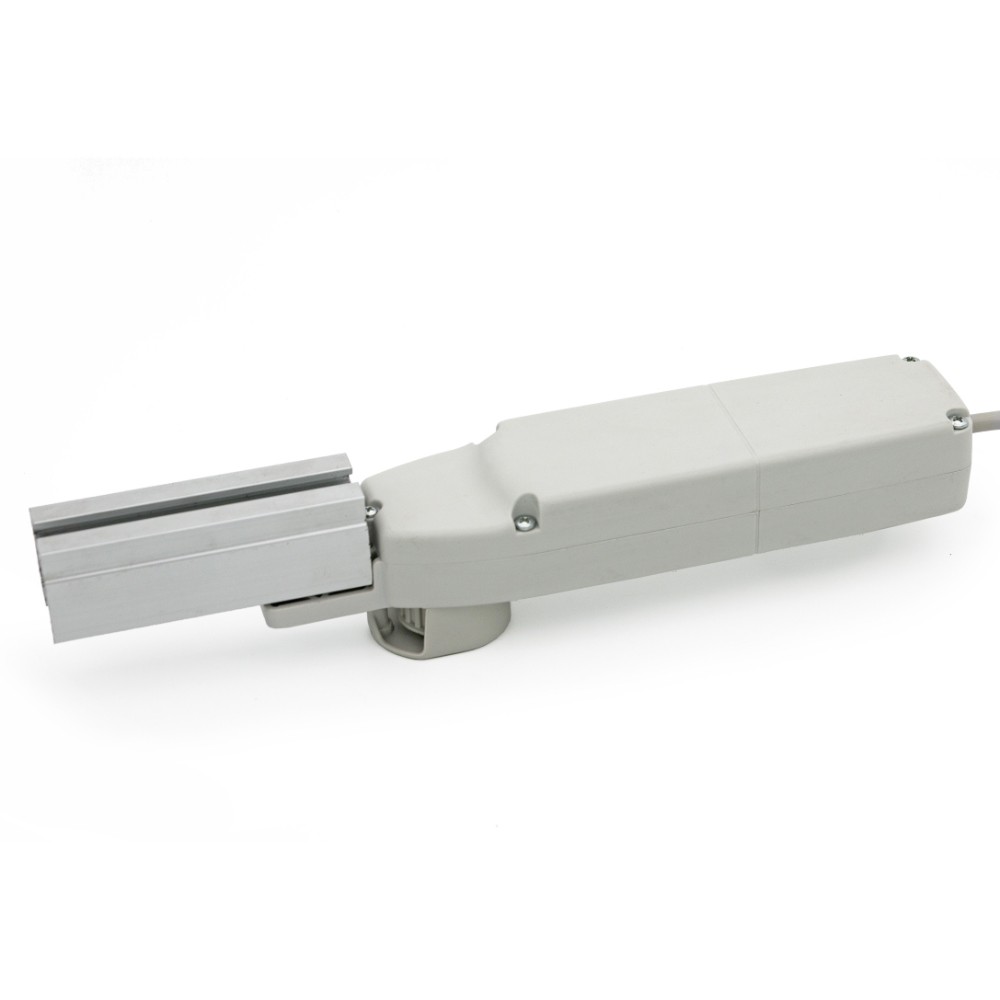

Befestigung des Motors auf der Schiene;
Öffnen der Klemme und Einsetzen des Motors in die Schiene;
Positionierung und Befestigung des Riemens;
Abschluss der mechanischen Installation des Schiebesystems;
