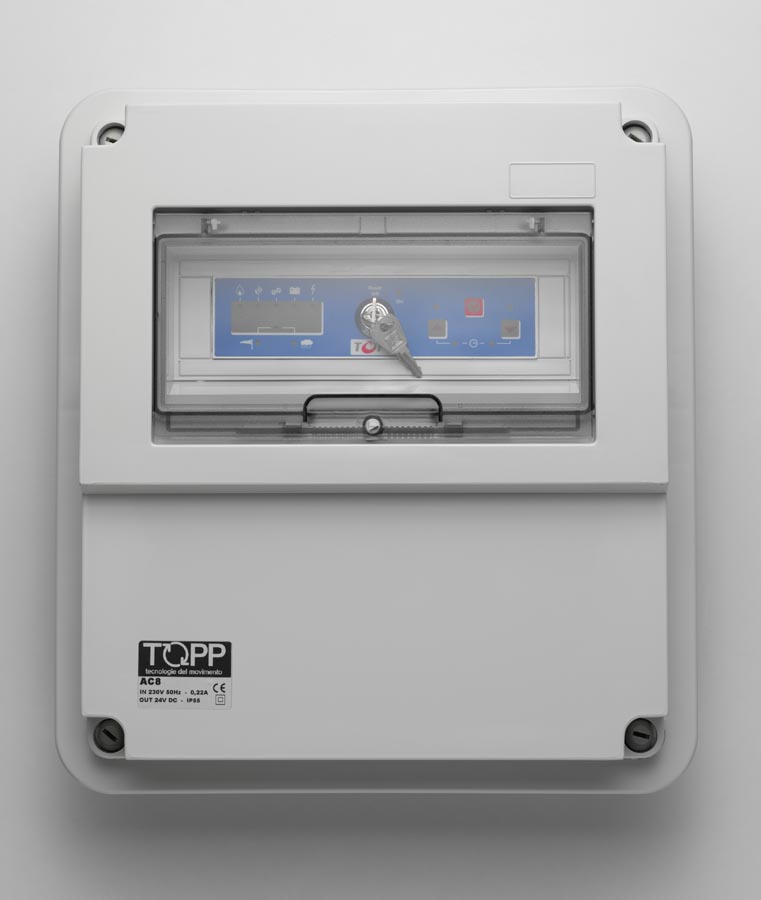

AC8 Unit Command and Power 24V 16A Anschluss Aktoren Max Topp
AC8 Steuereinheit und Stromversorgung für 24 V max 16A Antriebe Anschluss.
Modulares System von Befehl und Erkennung für 24V Aktoren. Die zentrale AC8 erlaubt umfangreiche Anpassungen und macht das erweiterbares System, entsprechend den Bedürfnissen der verschiedenen Benutzer. die Kommunikationsschnittstelle RS485 ist. Single (1 einzigen zentralen AC8), wo Sie einen Bereich (max Motoren 24V Anschluss für insgesamt bis zu 16A) zu steuern: Das AC8 Modul kann in zwei verschiedenen Anwendungssysteme integriert werden. Multiple (zentralere AC8), wo cotrollano gleichzeitig mehrere Bereiche (bis zu 31). Ein Batteriepack 24 V (in Puffer geladen) liefert die Energie zu versorgen Motoren collegti, bei Fehlen von Netzstrom. Die zentrale AC8 kann bis zu 30 Rauchmelder angeschlossen werden, sowie externe Geräte wie Kommunikatoren Sirene, Blinklicht oder Telefonwähler. Die Alarmsituation durch Rauchmelder verursacht hat immer Vorrang vor jeder anderen Funktion. Die gesamte Vorrichtung der Anlage ist mit dem Anti-Diebstahl-Kunststoff-Gehäuse (grau) hinzugefügt, mit Schutzart IP55.
Optional: eine große Anzahl von Motoren für Fenster zu steuern, so können Sie Ihr System erweitern , indem sie an den zentralen AC8 MEM / AL - Modul (Erweiterungsmodul Motors) anschließen, die ein Maximum von 24 V - Motoren für eine totle von 16A steuert. MEM / AL Macht der Motoren und verlässt die Steuerung und Verwaltung des zentralen AC8. Auf Windowo können Sie separat die MEM / AL-Modul erwerben.
Die zentrale AC8 wird von einem vielseitigen System auf Mikroprozessorbasis gebildet, der in der Antriebs Verwendung von motorisierten Toren für die Evakuierung von Rauch, Klimamanagement und Kontrolle von atmosphärischen Veränderungen, wie regen und Wind von zentraler Bedeutung ist. Die zentrale AC8 können einzeln oder in Verbindung mit anderen eingesetzt werden, bis zu einem Maximum von 31 mittels einer seriellen RS485-Leitung. Die drei möglichen Lösungen für den Einsatz des modularen Systems für den Rauchabzug und Lüftung sind die folgenden:
- Single, durch eine zentrale AC8 erzeugt;
- Mehrere Multi zentrale AC8;
- Mehrere in den meisten mittel- und AC8 MEM-AL E MEM-Module.

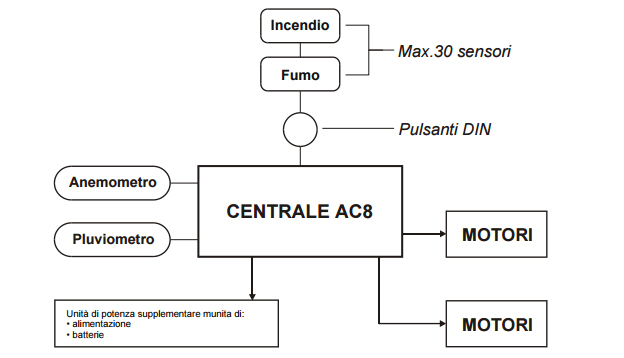

Die Single System wird in Systemen eingesetzt, wo die gefährdeten Bereich einzigartig ist, nicht mit verschiedenen Alarme in Zonen unterteilt:

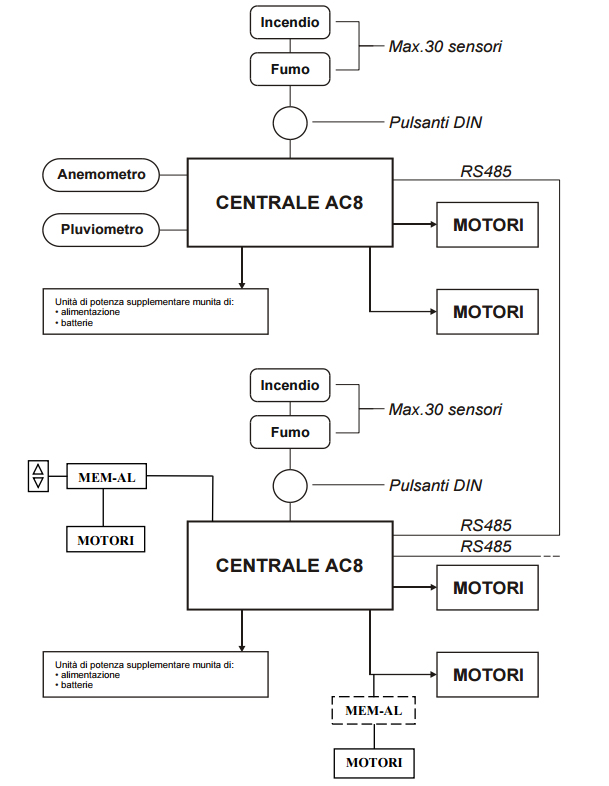

Das Multiple System findet in Anwendungen, in denen es mehrere Bereiche jeweils anpassbaren geschützt, werden nach den spezifischen Bedürfnissen, oder bei denen eine größere Anzahl von Sensoren als die an die Zentraleinzel erforderlich ist:
Spezifikationen
Modell: AC8;
Versorgungsspannung: 230 V ~ 50 Hz;
Ausgangsspannung: 24V;
Maximale coorente Verbrauch: 0,22;
Ausgangsstrom: 16A;
Service-Typ: S1 - Dauer
Prädispositionen: Windsensor, regen und manuelle Kontrollen;
Betriebstemperatur: - 5 + 50 ° C;
Abmessungen: 320x360x135 mm;
C20 Aktoren angeschlossen werden können: 30;
C20 Tandem-Module können angeschlossen werden: 15;
C30 Aktoren angeschlossen werden können: 12;
Aktoren verbunden C40: 12;
Aktoren verbunden C60: 15;
Aktoren verbunden ACK4: 10;
Aktoren verbunden C130: 30;
Aktoren verbunden C160: 15;
Aktoren verbunden C240: 15;
Aktoren verbunden SL60: 10.
Aktoren verbunden T50: 10;
Aktoren verbunden T80: 10;
